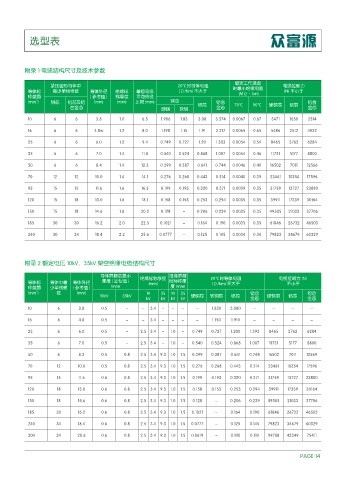

选型表 众富源

附录 1 电缆结构尺寸及技术参数

额定工作温度
紧压圆形导体中 20℃时导体电阻 电缆拉断力
导体标 最少单线根数 导体外径 绝缘标 单芯电缆 (Ω/km) 不大于 时最小绝缘电阻 (N) 不小于
(MΩ·km)
称截面 ( 参考值 ) 称厚度 平均外径
2
(mm ) 铜芯 铝芯及铝 (mm) (mm) 上限 (mm) 铜芯 铝合 铝合
合金芯 硬铜 软铜 铝芯 金芯 70℃ 90℃ 硬铜芯 铝芯 金芯
10 6 6 3.8 1.0 6.5 1.906 1.83 3.08 3.574 0.0067 0.67 3471 1650 2514

16 6 6 4.8w 1.2 8.0 1.198 1.15 1.91 2.217 0.0065 0.65 5486 2512 4022
25 6 6 6.0 1.2 9.4 0.749 0.727 1.20 1.303 0.0054 0.54 8465 3762 6284
35 6 6 7.0 1.4 11.0 0.540 0.524 0.868 1.007 0.0054 0.46 11731 5177 8800

50 6 6 8.4 1.4 12.3 0.399 0.387 0.641 0.744 0.0046 0.40 16502 7011 12566

70 12 12 10.0 1.4 14.1 0.276 0.268 0.443 0.514 0.0040 0.39 23461 10354 17596
95 15 15 11.6 1.6 16.5 0.199 0.193 0.320 0.371 0.0039 0.35 31759 13727 23880
120 15 18 13.0 1.6 18.1 0.158 0.153 0.253 0.294 0.0035 0.35 39911 17339 30164

150 15 18 14.6 1.8 20.2 0.128 - 0.206 0.239 0.0035 0.35 49505 21033 37706
185 30 30 16.2 2.0 22.5 0.1021 - 0.164 0.190 0.0035 0.35 61846 26732 46503

240 30 34 18.4 2.2 25.6 0.0777 - 0.125 0.145 0.0034 0.34 79823 34679 60329

附录 2 额定电压 10kV，35kV 架空绝缘电缆结构尺寸

导体屏蔽层最小 绝缘标称厚度 绝缘屏蔽 20℃时导体电阻 电缆拉断力 (N)
导体标 导体中最 导体外径 厚度 ( 近似值 ) (mm) 层标称厚 (Ω/km) 不大于 不小于
称截面 少单线根 ( 参考值 ) (mm) 度 (mm)
2
(mm ) 数 (mm) 10 35 10 35 铝合 铝合
10kV 35kV 硬铜芯 软铜芯 铝芯 硬铜芯 铝芯
kV kV kV kV 金芯 金芯
10 6 3.8 0.5 - - 3.4 - - - - 1.830 3.080 - - - -
16 6 4.8 0.5 - - 3.4 - - - - 1.150 1.910 - - - -

25 6 6.0 0.5 - 2.5 3.4 - 1.0 - 0.749 0.727 1.200 1.393 8465 3762 6284
35 6 7.0 0.5 - 2.5 3.4 - 1.0 - 0.540 0.524 0.868 1.007 11731 5177 8800

50 6 8.3 0.5 0.8 2.5 3.4 9.3 1.0 1.5 0.399 0.387 0.641 0.744 16502 7011 12569
70 12 10.0 0.5 0.8 2.5 3.4 9.3 1.0 1.5 0.276 0.268 0.443 0.514 23461 10354 17596

95 15 11.6 0.6 0.8 2.5 3.4 9.3 1.0 1.5 0.199 0.193 0.320 0.371 31759 13727 23880
120 18 13.0 0.6 0.8 2.5 3.4 9.3 1.0 1.5 0.158 0.153 0.253 0.294 39911 17339 30164

150 18 14.6 0.6 0.8 2.5 3.4 9.3 1.0 1.5 0.128 - 0.206 0.239 49505 21033 37706
185 30 16.2 0.6 0.8 2.5 3.4 9.3 1.0 1.5 0.1021 - 0.164 0.190 61846 26732 46503
240 34 18.4 0.6 0.8 2.5 3.4 9.3 1.0 1.5 0.0777 - 0.125 0.145 79823 34679 60329

300 34 20.6 0.6 0.8 2.5 3.4 9.3 1.0 1.5 0.0619 - 0.100 0.110 99788 43349 75411

PAGE:14
