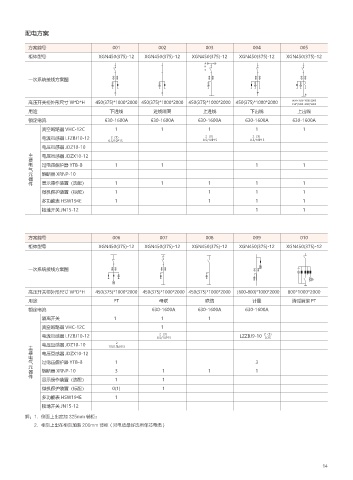

配电方案

方案编号 001 002 003 004 005
柜体型号 XGN450(375)-12 XGN450(375)-12 XGN450(375)-12 XGN450(375)-12 XGN450(375)-12
A A A A A
B B B B B
C C C C C
一次系统接线方案图

高压开关柜外形尺寸 W*D*H 450(375)*1000*2000 450(375)*1000*2000 450(375)*1000*2000 450(375)*1000*2000 (450+350)*1000*2000
450*(1000+200)*2000
用途 下进线 进线隔离 上进线 下出线 上出线
额定电流 630-1600A 630-1600A AA 630-1600A 630-1600A 630-1600A
A
A
B BB B
真空断路器 VHC-12C 1 1 C CC C 1 1 1
2（3）
2（3）
电流互感器 LFZBJ10-12 2（3） 0.5/10P15 A B 0.5/10P15
0.5/10P15 C
电压互感器 JDZ10-10
主 电压互感器 JDZX10-12
要
电 过电压保护器 YTB-B 1 1 1 1
气
元 熔断器 XRNP-10
器
件 显示操作装置（选配） 1 1 1 1 1
微机保护装置（标配） 1 1 1 1
多功能表 HSW194E 1 1 1 1
接地开关 JN15-12 1 1

方案编号 006 007 008 009 010
柜体型号 XGN450(375)-12 XGN450(375)-12 XGN450(375)-12 XGN450(375)-12 XGN450(375)-12

一次系统接线方案图

高压开关柜外形尺寸 W*D*H 450(375)*1000*2000 450(375)*1000*2000 450(375)*1000*2000 （600-800)*1000*2000 800*1000*2000
用途 PT 母联 联络 计量 消弧消谐 PT
额定电流 630-1600A 630-1600A 630-1600A
隔离开关 1 1 1
真空断路器 VHC-12C 1
2（3）
2（3）
电流互感器 LFZBJ10-12 0.5/10P15 LZZBJ9-10
0.2S
电压互感器 JDZ10-10 2
主 10/0.1kV0.5
要 电压互感器 JDZX10-12
电
气 过电压保护器 YTB-B 1 3
元
器 熔断器 XRNP-10 3 1 1 1
件
显示操作装置（选配） 1 1
微机保护装置（标配） 0(1) 1
多功能表 HSW194E 1
接地开关 JN15-12
解：1．侧面上出宽加 325mm 辅柜；
2．柜后上出在柜后加装 200mm 背柜（另电缆最好选用单芯电缆 )
