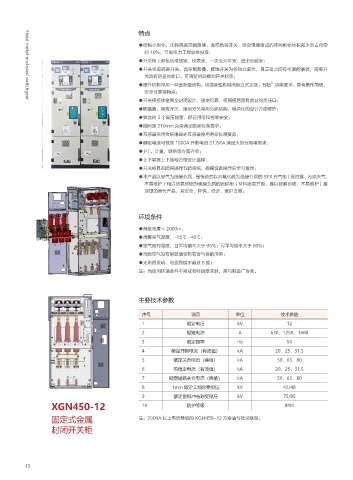

Page 16 - 四川丰华电气有限公司（产品选型手册）

特点

●结构小型化，比传统真空断路器、真空负荷开关、组合电器组成的环网柜体体积减少近占用空
间 40%，节省电力工程总体投资；
●开关柜上都包括母线室、仪表室、一次圭元件室、进出电缆室；
●开关柜设隔离开关、真空断路器、接地开关为各独立单元，且三者之间有可靠的联锁，隔离开
关具有明显的断口，可清楚的观察到开关状态；
●操作机构采用一种全新型结构，用强制性机械闭锁方式达到。五防”功能要求，具有操作简便，
安全可靠等特点；
●开关柜柜体金属全封闭设计，接地可靠，柜顶柜后留有虚封的泄压口；
Fixed metal-enclosed switchgear
●断路器、隔离开关、接地开关采用分体结构，模块化的设计方便维护；
●独立的 3 个高压隔室，保证用电和检修安全。
●相间距 210mm 完全满足国家标准要求。
●互感器采用传统电磁式互感器使用寿命长精度高；
●额定电流可做到 1600A 开断电流 31.5KA 满足大部分用电需求；
● PT，计量，联络等方案齐全；
●上下隔离上下接地方便设计选择；
●开关柜具有防误操作五防系统，确保设备操作安全可靠性；
●本产品以空气为绝缘介质，是传统的以六氟化硫为绝缘介质的 SF6 充气柜（易泄露、污染大气、
不易维护）和以环氧树脂为绝缘介质的固体柜（材料脆易开裂、难以降解回收、不易维护）最
理想的替代产品，其安全、环保、经济、维护方便。

环境条件

●海拔高度≤ 2000m：
●周围空气温度：-25℃ -40℃；
●空气相对湿度：日平均值不大于 95%；月平均值不大于 90%；
●周围空气没有明显地受到有害气体的污染；
●无剧烈震动，地震烈度不超过 8 度；
注：当使用环境条件不同或有特别要求时，需与制造厂协商。

主要技术参数

序号 项目 单位 技术参数
1 额定电压 kV 12
2 额定电流 A 630，1250，1600
3 额定频率 Hz 50
4 额定开断电流（有效值） kA 20，25，31.5
5 额定关合电流（峰值） kA 50，63，80
6 热稳定电流（有效值） kA 20，25，31.5
7 额定短路关合电流（峰值） kA 50，63，80
8 1min 额定工频耐受电压 kV 42/48
9 额定雷电冲击耐受电压 kV 75/85
XGN450-12 10 防护等级 IPX4

固定式金属 注：2000A 以上电流等级的 XGN450-12 方案请与我司联系。
封闭开关柜
