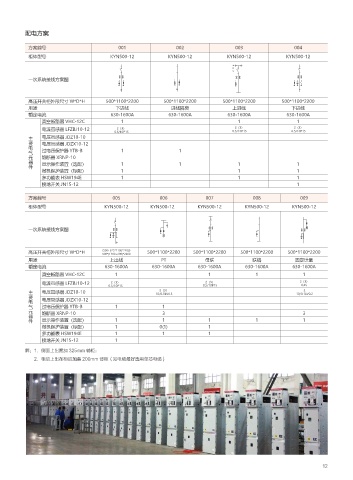

配电方案

方案编号 001 002 003 004
柜体型号 KYN500-12 KYN500-12 KYN500-12 KYN500-12
A A A A
B B B B
C C C C
一次系统接线方案图

高压开关柜外形尺寸 W*D*H 500*1100*2200 500*1100*2200 500*1100*2200 500*1100*2200
用途 下进线 进线隔离 B A A A B 上进线 A B A B 下进线
C
额定电流 630-1600A 630-1600A B C 630-1600A C C 630-1600A
C
真空断路器 VHC-12C 1 1 1
2（3）
2（3）
电流互感器 LFZBJ10-12 2（3） 0.5/10P15 0.5/10P15
0.5/10P15
主 电压互感器 JDZ10-10
要 电压互感器 JDZX10-12
电 过电压保护器 YTB-B 1 1
气
元 熔断器 XRNP-10
器 显示操作装置（选配） 1 1 1 1
件
微机保护装置（标配） 1 1 1
多功能表 HSW194E 1 1 1
接地开关 JN15-12 1
方案编号 005 006 007 008 009
柜体型号 KYN500-12 KYN500-12 KYN500-12 KYN500-12 KYN500-12

一次系统接线方案图

高压开关柜外形尺寸 W*D*H (500+325*1100*2200) 500*1100*2200 500*1100*2200 500*1100*2200 500*1100*2200
500*(1100+200)*2200
用途 上出线 PT 母联 联络 固定计量
额定电流 630-1600A 630-1600A 630-1600A 630-1600A 630-1600A
真空断路器 VHC-12C 1 1 1 1
电流互感器 LFZBJ10-12 2（3） 2（3） 2（3）
0.5/10P15 0.5/10P15 0.2S
2
2（3）
主 电压互感器 JDZ10-10 10/0.1kV0.5 10/0.1kV0.2
要
电 电压互感器 JDZX10-12
气 过电压保护器 YTB-B 1 1
元 熔断器 XRNP-10 3 3
器
件 显示操作装置（选配） 1 1 1 1 1
微机保护装置（标配） 1 0(1) 1
多功能表 HSW194E 1 1 1
接地开关 JN15-12 1
解：1．侧面上出宽加 325mm 辅柜；
2．柜后上出在柜后加装 200mm 背柜（另电缆最好选用单芯电缆 )
