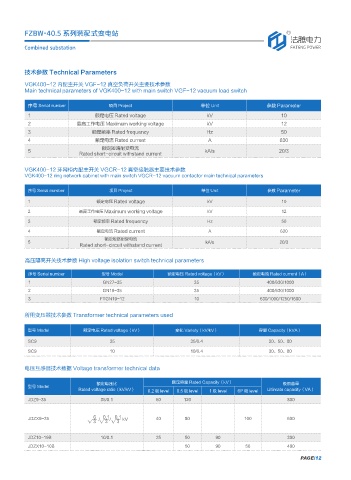

FZBW-40.5 系列装配式变电站 3
مอ׈৯
Combined substation '"5&/( 108&3

技术参数 Technical Parameters

VGK400-12 内配主开关 VGF-12 真空负荷开关主要技术参数
Main technical parameters of VGK400-12 with main switch VGF-12 vacuum load switch

序号 Serial number 项目 Project 单位 Unit 参数 Parameter
1 额定电压 Rated voltage kV 10
2 最高工作电压 Maximum working voltage kV 12
3 额定频率 Rated frequency Hz 50
4 额定电流 Rated current A 630
额定短路耐受电流
5 kA/s 20/3
Rated short-circuit withstand current

VGK400-12 环网柜内配主开关 VGCR-12 真空接触器主要技术参数
VGK400-12 ring network cabinet with main switch VGCR-12 vacuum contactor main technical parameters

序号 Serial number 项目 Project 单位 Unit 参数 Parameter

1 额定电压 Rated voltage kV 10
2 最高工作电压 Maximum working voltage kV 12
3 额定频率 Rated frequency Hz 50
4 额定电流 Rated current A 630
额定短路耐受电流
5 kA/s 20/3
Rated short-circuit withstand current
高压隔离开关技术参数 High voltage isolation switch technical parameters

序号 Serial number 型号 Model 额定电压 Rated voltage（kV） 额定电流 Rated current（A）
1 GN27-35 35 400/630/1000
2 GN19-35 35 400/630/1000
3 FTGN19-12 10 630/1000/1250/1600

所用变压器技术参数 Transformer technical parameters used

型号 Model 额定电压 Rated voltage（kV） 变化 Variety（kV/kV） 容量 Capacity（kVA）

SC9 35 35/0.4 30、50、80
SC9 10 10/0.4 30、50、80

电压互感器技术数据 Voltage transformer technical data

额定电压比 额定容量 Rated Capacity（kV） 极限容量
型号 Model
Rated voltage ratio（kV/kV） 0.2 级 level 0.5 级 level 1 级 level 6P 级 level Ultimate capacity（VA）
JDZ9-35 35/0.1 60 120 800

JDZX9-35 6 0.1 0.1 kV 40 80 100 600
/ /
√ 3 √
3 √ 3
JDZ10-19B 10/0.1 25 50 90 300
JDZX10-10B 50 90 50 400

PAGE/12
