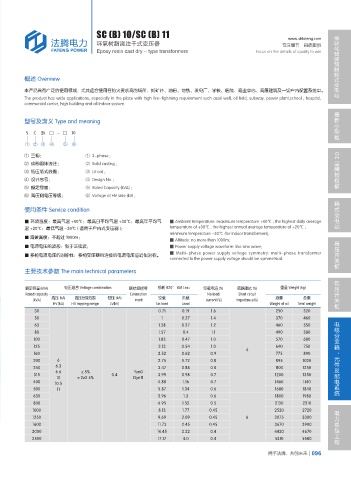

SC (B) 10/SC (B) 11 模块化智能预制舱式变电站
www.shfateng.com
环氧树脂浇注干式变压器 专注细节 品质取胜
Epoxy resin cast dry - type transformers Focus on the details of quality to win

概述 Overview

本产品具有广泛的使用领域，尤其适合使用在防火要求高的场所，如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。
The product has wide applications, especially in the place with high fire-fightning requirement such asoil well, oil field, subway, power plant,school , hospital,
commercial center, high building and all indoor system.
最新小型柜
型号及含义 Type and meaning

S C (B) □ - □ 10
① ② ③ ④ ⑤ ⑥

① 三相； ① 3-phase ; GE
品牌授权柜
② 成形固体浇注； ② Solid casting ;
③ 低压箔式线圈； ③ LV coil ;
④ 设计序号； ④ Design No. ;
⑤ 额定容量； ⑤ Rated Capacity (kVA) ;
⑥ 高压侧电压等级； ⑥ Voltage at HV side (kV) ;
箱式变电站
使用条件 Service condition

■ 环境温度：最高气温 +40℃；最高日平均气温 +30℃；最高年平均气 ■ Ambient temperature: maximum temperature +40℃ ; the highest daily average
温 +20℃；最低气温 -30℃ ( 适用于户内式变压器 )； temperature of +30℃ ; the highest annual average temperature of +20℃ ;
minimum temperature -30℃ (for indoor transformers);
■ 海拔高度：不超过 1000m； 高压开关柜
■ Altitude: no more than 1000m;
■ 电源电压的波形：似于正弦波； ■ Power supply voltage waveform: like sine wave;
■ Multi-phase power supply voltage symmetry: multi-phase transformer
■ 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。
connected to the power supply voltage should be symmetrical.
主要技术参数 The main technical parameters
低压开关柜

额定容量(kVA) 电压组合 Voltage combination 联结组标号 损耗 (120° kW) Loss 空载电流 (%) 短路阻抗 (%) 重量 Weight (kg)
Rated capacity Connection No load Short circuit
(kVA) 高压 (kA) 高压分接范围 低压 (kA) mark 空载 负载 current (%) impedance(%) 油重 总重
HV (kA) HV tapping range LV(kV) No load Load Weight of oil Total weight
30 0.71 0.19 1.6 250 320
50 1 0.27 1.4 370 460 电缆分支箱、元件及配电系统
63 1.38 0.37 1.2 460 550
80 1.57 0.4 1.1 490 580
100 1.85 0.47 1.0 570 680
125 2.13 0.54 1.0 640 750
4
160 2.52 0.62 0.9 775 890
200 6 2.75 0.72 0.8 895 1030
250 6.3 3.47 0.88 0.8 1100 1250
6.6 ±5% Yyn0
315 0.4 3.99 0.98 0.7 1200 1350
10 ±2x2.5% Dyn11
400 10.5 4.88 1.16 0.7 1460 1610
500 11 5.87 1.34 0.6 1680 1840
630 5.96 1.3 0.6 1800 1980
800 6.95 1.52 0.5 2130 2310
1000 8.13 1.77 0.45 2520 2720 电力总包工程
1250 9.69 2.09 0.45 6 3075 3300
1600 11.73 2.45 0.45 3670 3900
2000 14.45 3.32 0.4 4420 4670
2500 17.17 4.0 0.4 5310 5580
