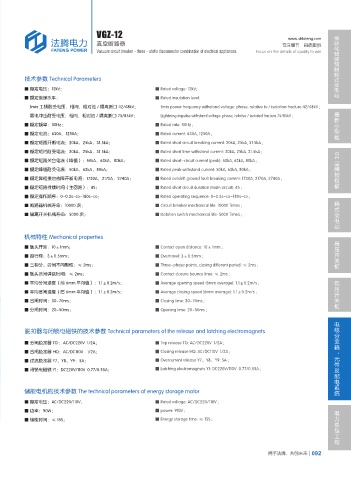

VGZ-12 模块化智能预制舱式变电站
www.shfateng.com
真空断路器 专注细节 品质取胜
Vacuum circuit breaker - three - statio disconnector combination of electrical appliances Focus on the details of quality to win

技术参数 Technical Parameters

■ 额定电压：12kV； ■ Rated voltage: 12kV;
■ 额定绝缘水平： ■ Rated insulation level:
1min 工频耐受电压，相间，相对地 / 隔离断口 42/48kV； 1min power frequency withstand voltage: phase, relative to / isolation fracture 42/48kV ;
最新小型柜
雷电冲击耐受电压：相间，相对地 / 隔离断口 75/85kV； Lightning impulse withstand voltage: phase, relative / isolated fracture 75/85kV ;
■ 额定额率：50Hz； ■ Rated rate: 50Hz ;
■ 额定电流：630A，1250A； ■ Rated current: 630A, 1250A ;
■ 额定短路开断电流：20kA，25kA，31.5kA； ■ Rated short circuit breaking current: 20kA, 25kA, 31.5kA ;
■ 额定短时耐受电流：20kA，25kA，31.5kA； ■ Rated short time withstand current: 20kA, 25kA, 31.5kA ; GE
■ 额定短路关台电流（峰值）：50kA，63kA，80kA； ■ Rated short-circuit current (peak): 50kA, 63kA, 80kA ; 品牌授权柜
■ 额定峰值耐受电流：50kA，63kA，80kA； ■ Rated peak withstand current: 50kA, 63kA, 80kA ;
■ 额定异相接地故障开断电流：1730A，2170A，2740A； ■ Rated outshift ground fault breaking current: 1730A, 2170A, 2740A ;
■ 额定短路持续时间（主回路）：4S； ■ Rated short circuit duration (main circuit): 4S ;
■ 额定操作顺序：0-0.3s-co-180s-co； ■ Rated operating sequence: 0-0.3s-co-180s-co ;
箱式变电站
■ 断路器机械寿命：10000 次； ■ Circuit breaker mechanical life: 10000 Times ;
■ 隔离开关机械寿命：5000 次； ■ Isolation switch mechanical life: 5000 Times ;

机械特性 Mechanical properties 高压开关柜
■ 触头开距：10±1mm； ■ Contact open distance: 10±1mm ;
■ 超行程：3±0.5mm； ■ Overtravel: 3±0.5mm ;
■ 三相分、合闸不同期性：≤ 2ms； ■ Three-phase points, closing different period: ≤ 2ms ;
■ 触头合闸弹跳时间：≤ 2ms； ■ Contact closure bounce time: ≤ 2ms ;
低压开关柜
■ 平均分闸速度（前 6mm 平均值）：1.1±0.2m/s； ■ Average opening speed (6mm average): 1.1±0.2m/s ;
■ 平均合闸速度（后 6mm 平均值）：1.1±0.2m/s； ■ Average closing speed (6mm average): 1.1±0.2m/s ;
■ 合闸时间：30~70ms； ■ Closing time: 30~70ms ;
■ 分闸时间：20~50ms； ■ Opening time: 20~50ms ;
电缆分支箱、元件及配电系统
脱扣器与闭锁电磁铁的技术参数 Technical parameters of the release and latching electromagnets

■ 分闸脱扣器 TQ ：AC/DC220V 1/2A； ■ Trip release TQ: AC/DC220V 1/2A ;
■ 合闸脱扣器 HQ：AC/DC110V 1/2A； ■ Closing release HQ: AC/DC110V 1/2A ;
■ 过流脱扣器 Y7、Y8、Y9：5A； ■ Overcurrent release Y7、Y8、Y9: 5A ;
■ 闭锁电磁铁 Y1：DC220V/110V 0.77/0.55A； ■ Latching electromagnets Y1: DC220V/110V 0.77/0.55A ;

储能电机的技术参数 The technical parameters of energy storage motor

■ 额定电压：AC/DC220/110V； ■ Rated voltage: AC/DC220/110V ;
■ 功率：90W； ■ power: 90W ; 电力总包工程
■ 储能时间：≤ 15S； ■ Energy storage time: ≤ 15S ;

携手法腾、共创未来 092
