DW15

万能式断路器

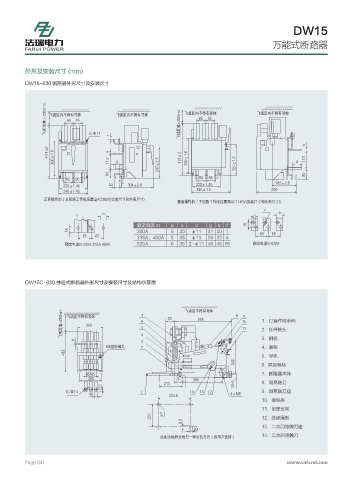

外形及安装尺寸 (mm)

DW15-630 断路器外形尺寸及安装尺寸

飞弧距离＞280m m 飞弧区内不得有导体 飞弧区内不得有导体 飞弧距离>350mm 飞弧区内不得有导体 飞弧区内不得有导体
65
65
65
65
4- 11
Ф
f
a
438± 2 300±1.6 a 113 g 418±2 300±1.6 224±1.5 g 113

80 247±2.3 80
65 65 65 65
e 182±2.8
220±1.45 32 304±2.6 220±1.45
240±1.45 345±1.5 290
正面操作的（主回路工作电压最高AC380V)安装尺寸和外形尺寸)
侧面操作的（主回路工作电压最高AC1140V)安装尺寸和外形尺寸|)
c
c b b
额定电流 In a b c g e f 18
18 200A 5 30 φ11 31 30 1
65 65 315A、400A 5 35 φ13 33 33 4 65 65
额定电流In:200A,315A,400A 630A 6 35 2-φ11 46 46 15 额定电流In:630A

DW15C-630 抽屉式断路器外形尺寸及安装尺寸及结构示意图

飞弧距离>280mm 飞弧区不得有导体 7 6 5 83 飞弧区不得有导体 8 9 1．打操作摇手柄
538
10
329
11
2．丝杆接头
8 4 3 3．侧板
M8接地螺孔 2 4．滑架
483 5．导轨
242 6. 联锁导轨
65 65 7．断路器本体
260 75 380
213 8．隔离触刀
20 109.5
6-Ф14 1 14 12 9．隔离触刀座
13
40 324.5 4×M8
10．抽屉座
11．固定支架
220 4个 12．绝缘隔板
9.5
13．二次回路触刀座
20
此图为抽屉式的另一种安装方式（供用户选择） 14．二次回路触刀
