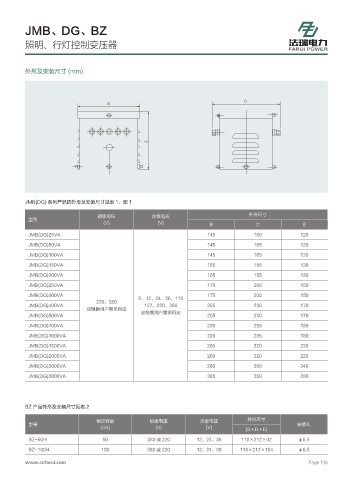

JMB、DG、BZ
照明、行灯控制变压器
外形及安装尺寸 (mm)
%
#
&
JMB(DG) 系列产品的外形及安装尺寸见表 1、图 1
初级电压 次级电压 外形尺寸
型号
(V) (V) B D E
JMB(DG)25VA 145 160 120
JMB(DG)50VA 145 165 120
JMB(DG)100VA 145 165 120
JMB(DG)150VA 165 155 130
JMB(DG)200VA 165 155 130
JMB(DG)250VA 175 200 150
JMB(DG)300VA 6、12、24、36、110 175 200 150
220、380
JMB(DG)400VA 127、220、380 205 230 170
或根据用户需求而定
JMB(DG)500VA 或根据用户需求而定 205 230 170
JMB(DG)700VA 220 285 180
JMB(DG)1000VA 220 285 180
JMB(DG)1500VA 260 320 220
JMB(DG)2000VA 260 320 220
JMB(DG)3000VA 260 360 240
JMB(DG)5000VA 365 350 280
BZ 产品外形及安装尺寸见表 2
额定容量 初级电压 次级电压 外形尺寸
型号 安装孔
(VA) (V) (V) (B×D×E)
BZ-50H 50 380 或 220 12、24、36 118×212×92 φ6.5
BZ-100H 100 380 或 220 12、24、36 118×212×104 φ6.5
