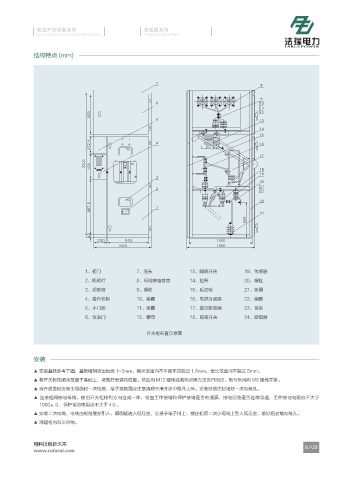

结构特点 (mm)

1、柜门 7、眉头 13、隔离开关 19、传感器
2、照明灯 8、母线穿墙套管 14、拉杆 20、螺栓
3、观察窗 9、螺栓 15、后封板 21、垫圈
4、操作机构 10、垫圈 16、电流互感器 22、垫圈
5、小门板 11、垫圈 17、真空断路器 23、骨架
6、仪表门 12、螺母 18、隔离开关 24、避雷器

开关柜布置示意图

安装

▲ 安装基础参考下图，基础槽钢突出地面 1-3mm，每米范围内不平度不应超过 1.5mm，全长范围内不超过 5mm。
▲ 将开关柜按顺序放置于基础上，调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定，柜与柜间用 M8 螺栓并紧。
▲ 拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。
▲ 连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于
1000μΩ，保护接地电阻应不大于 4Ω。
▲ 安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。
▲ 清理柜内灰尘杂物。
