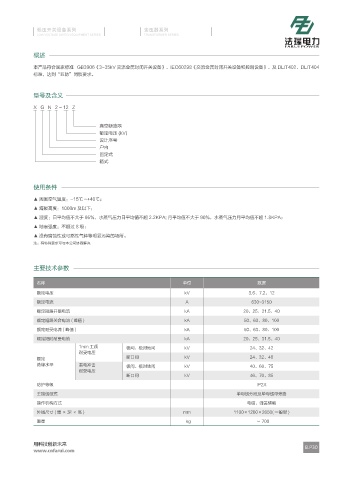

Page 43 - 浙江法瑞电力设备有限公司（成套）

箱式变电站系列 高压开关设备系列 电缆分接箱系列 低压开关设备系列 变压器系列
BOX-TYPE SUBSTATION SERIES HIGH VOLTAGE SWITCH EQUIPMENT SERIES HIGH VOLTAGE CABLE BOX SERIES LOW VOLTAGE SWITCH EQUIPMENT SERIES TRANSFORMER SERIES

概述

本产品符合国家标准 GB3906《3~35kV 交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、及 DL/T402、DL/T404
标准，达到“五防”闭锁要求。

型号及含义

X G N 2 - 12 Z

真空断路器
额定电压 (kV)
设计序号
户内
固定式
箱式

使用条件
▲ 周围空气温度：-15℃ ~+40℃；
▲ 海拔高度：1000m 及以下；
▲ 湿度：日平均值不大于 95%，水蒸气压力日平均值不超 2.2KPA; 月平均值不大于 90%，水蒸气压力月平均值不超 1.8KPA；
▲ 地震强度：不超过 8 级；
▲ 没有腐蚀性或可燃性气体等明显污染的场所。
注：有特殊要求可与本公司协商解决

主要技术参数

名称 单位 数据
额定电压 kV 3.6、7.2、12
额定电流 A 630~3150
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
额定耐受电流 ( 峰值 ) kA 50、63、80、100
额定短时耐受电流 kA 20、25、31.5、40
1min 工频 极间、极对地间 kV 24、32、42
耐受电压
额定 断口间 kV 24、32、48
绝缘水平 雷电冲击 极间、极对地间 kV 40、60、75
耐受电压
断口间 kV 46、70、85
防护等级 IP2X
主接线型式 单母线分段及单母线带旁路
操作机构方式 电磁，弹簧储能
外线尺寸(宽×深×高) mm 1100×1200×2650( 一般型 )
重量 kg ≈ 700
