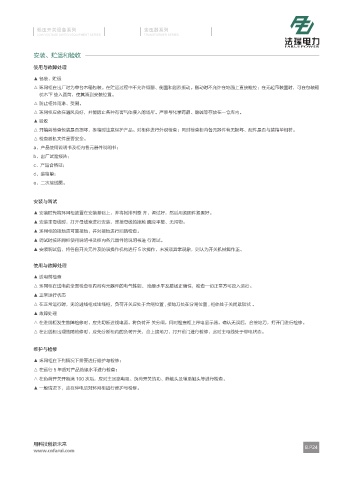

安装、贮运和验收

使用与故障处理
▲ 包装、贮运
△ 环网柜在出厂时为单台木箱包装。在贮运过程中不允许倾翻、倒置和剧烈振动。搬动时不允许在地面上直接推拉；在无起吊装置时，可在包装箱
枕木下 垫入圆筒，使其滑到安装位置。
△ 防止柜体雨淋、受潮。
△ 环网柜应放在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱等存放在一仓库内。
▲ 验收
△ 开箱前检查包装是否损坏，拆箱时注意保护产品。对柜体进行外观检查；同时检查柜内各元器件有无损坏、配件是否与装箱单相符。
△ 检查随机文件是否安全。
a、产品使用说明书及柜内各元器件说明书；
b、出厂试验报告；
c、产品合格证；
d、装箱单；
e、二次接线图。

安装与调试
▲ 安装时先将环网柜放置在安装基础上，并将其排列整 齐、调试好，然后用紧固件紧固好。
▲ 安装主母线时，打开母线室进行安装，连接母线的接触 面应平整、无污物。
▲ 环网柜的接地应可靠接地，并对接地进行回路检查。
▲ 调试时按环网柜使用说明书及柜内各元器件的说明书进 行调试。
▲ 安装调试后，将各自开关元件及防误操作机构进行 5 次操作，未发现异常现象，则认为开关机械操作正。

使用与故障处理

▲ 送电前检查
△ 环网柜在送电前全面检查柜内所有元器件的电气性能、 绝缘水平及接线正确性，检查一切正常方可投入运行。
▲ 正常运行状态
△ 在正常运行时，无论进线柜或出线柜，负荷开关应处于合闸位置 , 接地刀处在分闸位置 , 柜体处于关闭紧锁状 。
▲ 故障处理
△ 在进线柜发生故障检修时，应先切断进线电源，将负荷开 关分阐，同时检查柜上带电显示器，确认无误后，合接地刀，打开门进行检修。
△ 在出线柜出现故障检修时，应先分断柜内的负荷开关，合上接地刀，打开前门进行检修，此时主母线处于带电状态。

维护与检修
▲ 环网柜在下列情况下需要进行维护与检修；
△ 在运行 5 年后对产品绝缘水平进行检查；
△ 在负荷开关开断满 100 次后，应对主回路电阻、负荷开关的功、静触头及辅助触头等进行检查。
▲ 一般情况下，应在停电后对环网柜进行维护与检修。
