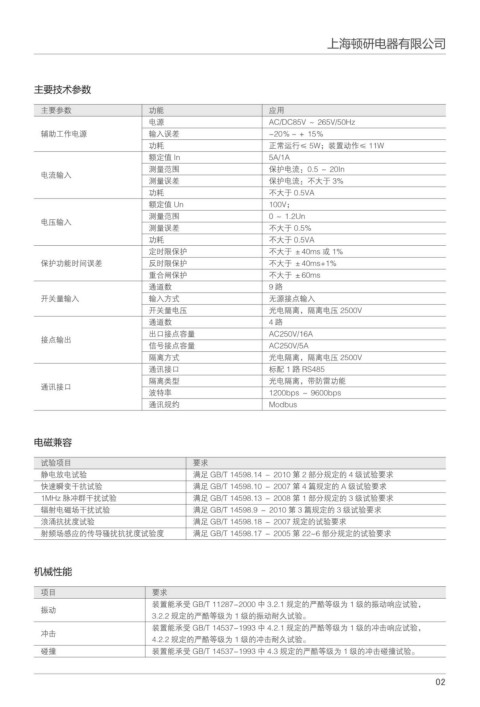

主要技术参数
主要参数 功能 应用
电源 AC/DC85V ～ 265V/50Hz
辅助工作电源 输入误差 -20％～＋ 15％
功耗 正常运行≤ 5W；装置动作≤ 11W
额定值 In 5A/1A
测量范围 保护电流：0.5 ～ 20In
电流输入
测量误差 保护电流：不大于 3%
功耗 不大于 0.5VA
额定值 Un 100V；
测量范围 0 ～ 1.2Un
电压输入
测量误差 不大于 0.5%
功耗 不大于 0.5VA
定时限保护 不大于 ±40ms 或 1%
保护功能时间误差 反时限保护 不大于 ±40ms+1%
重合闸保护 不大于 ±60ms
通道数 9路
开关量输入 输入方式 无源接点输入
开关量电压 光电隔离，隔离电压 2500V
通道数 4路
出口接点容量 AC250V/16A
接点输出
信号接点容量 AC250V/5A
隔离方式 光电隔离，隔离电压 2500V
通讯接口 标配 1 路 RS485
隔离类型 光电隔离，带防雷功能
通讯接口
波特率 1200bps ～ 9600bps
通讯规约 Modbus
电磁兼容
试验项目 要求
静电放电试验 满足 GB/T 14598.14 － 2010 第 2 部分规定的 4 级试验要求
快速瞬变干抗试验 满足 GB/T 14598.10 － 2007 第 4 篇规定的 A 级试验要求
1MHz 脉冲群干扰试验 满足 GB/T 14598.13 － 2008 第 1 部分规定的 3 级试验要求
辐射电磁场干扰试验 满足 GB/T 14598.9 － 2010 第 3 篇规定的 3 级试验要求
浪涌抗扰度试验 满足 GB/T 14598.18 － 2007 规定的试验要求
射频场感应的传导骚扰抗扰度试验度 满足 GB/T 14598.17 － 2005 第 22-6 部分规定的试验要求
机械性能
项目 要求
装置能承受 GB/T 11287-2000 中 3.2.1 规定的严酷等级为 1 级的振动响应试验，
振动
3.2.2 规定的严酷等级为 1 级的振动耐久试验。
装置能承受 GB/T 14537-1993 中 4.2.1 规定的严酷等级为 1 级的冲击响应试验，
冲击
4.2.2 规定的严酷等级为 1 级的冲击耐久试验。
碰撞 装置能承受 GB/T 14537-1993 中 4.3 规定的严酷等级为 1 级的冲击碰撞试验。
̽̿
