Page 17 - 湛江市东迪电气有限公司

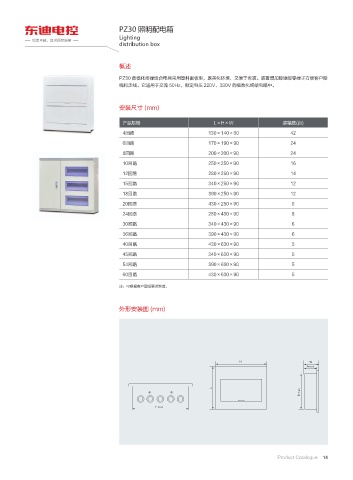

P. 17
移动户外工地箱 PZ30 照明配电箱
Lighting•
创造卓越，追求顾客满意
distribution• box
概述
PZ30 数模化终端组合电器采用塑料面板型，既美化环境，又便于拆装。装置增加接地接零端子方便客户接
线和走线。它适用于交流 50Hz，额定电压 220V、380V 的模数化终端电路中。
安装尺寸 (mm)
产品规格 L×H×W 装箱数(台)
4回路 130×140×80 42
6回路 170×190×90 24
8回路 200×200×90 24
10回路 250×250×90 16
12回路 280×250×90 14
15回路 340×250×90 12
18回路 390×250×90 12
20回路 430×250×90 8
24回路 280×430×90 8
30回路 340×430×90 6
36回路 390×430×90 6
40回路 430×630×90 5
45回路 340×630×90 5
54回路 390×630×90 5
60回路 430×630×90 5
注：可根据客户图纸要求制造。
外形安装图 (mm)
) 8
"NBY
-
#NBY
&NBY
Product Catalogue 14
