电缆桥架系列
CABLE TRAY SERIES

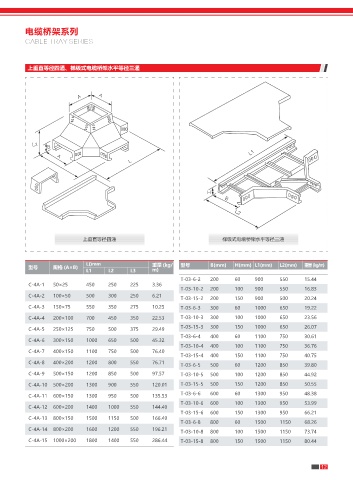

上垂直等径四通、梯级式电缆桥架水平等径三通
" "
-
#
-
"
-
)
#
-
上垂直等径四通 梯级式电缆桥架水平等径三通
L()mm 重量 (kg/ 型号 B(mm) H(mm) L1(mm) L2(mm) 重量(kg/m)
型号 规格 (A×B)
L1 L2 L3 m)
T-03-6-2 200 60 900 550 15.44
C-4A-1 50×25 450 250 225 3.36
T-03-10-2 200 100 900 550 16.83
C-4A-2 100×50 500 300 250 6.21 T-03-15-2 200 150 900 500 20.24
C-4A-3 150×75 550 350 275 10.25 T-03-6-3 300 60 1000 650 19.22
C-4A-4 200×100 700 450 350 22.53 T-03-10-3 300 100 1000 650 23.56
C-4A-5 250×125 750 500 375 29.49 T-03-15-3 300 150 1000 650 26.07
T-03-6-4 400 60 1100 750 30.61
C-4A-6 300×150 1000 650 500 45.32
T-03-10-4 400 100 1100 750 36.76
C-4A-7 400×150 1100 750 500 76.40
T-03-15-4 400 150 1100 750 40.75
C-4A-8 400×200 1200 800 550 76.71 T-03-6-5 500 60 1200 850 39.80
C-4A-9 500×150 1200 850 500 97.57 T-03-10-5 500 100 1200 850 44.92
C-4A-10 500×200 1300 900 550 120.01 T-03-15-5 500 150 1200 850 50.55
C-4A-11 600×150 1300 950 500 135.53 T-03-6-6 600 60 1300 950 48.38
T-03-10-6 600 100 1300 950 53.99
C-4A-12 600×200 1400 1000 550 144.49
T-03-15-6 600 150 1300 950 66.21
C-4A-13 800×150 1500 1150 500 166.49
T-03-6-8 800 60 1500 1150 68.26
C-4A-14 800×200 1600 1200 550 196.21 T-03-10-8 800 100 1500 1150 73.74
C-4A-15 1000×200 1800 1400 550 286.44 T-03-15-8 800 150 1500 1150 80.44
