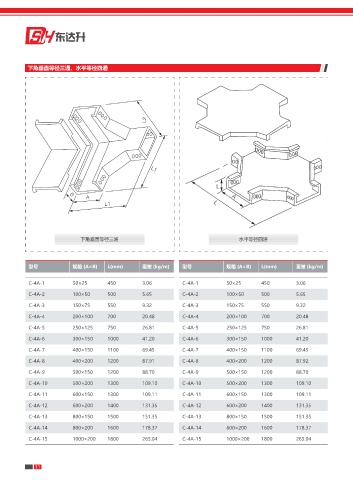

下角垂直等径三通、水平等径四通

-

-

-

" "
#
- -

下角垂直等径三通 水平等径四通

型号 规格 (A×B) L(mm) 重量 (kg/m) 型号 规格 (A×B) L(mm) 重量 (kg/m)

C-4A-1 50×25 450 3.06 C-4A-1 50×25 450 3.06
C-4A-2 100×50 500 5.65 C-4A-2 100×50 500 5.65

C-4A-3 150×75 550 9.32 C-4A-3 150×75 550 9.32
C-4A-4 200×100 700 20.48 C-4A-4 200×100 700 20.48
C-4A-5 250×125 750 26.81 C-4A-5 250×125 750 26.81

C-4A-6 300×150 1000 41.20 C-4A-6 300×150 1000 41.20
C-4A-7 400×150 1100 69.45 C-4A-7 400×150 1100 69.45
C-4A-8 400×200 1200 87.91 C-4A-8 400×200 1200 87.92

C-4A-9 500×150 1200 88.70 C-4A-9 500×150 1200 88.70
C-4A-10 500×200 1300 109.10 C-4A-10 500×200 1300 109.10
C-4A-11 600×150 1300 109.11 C-4A-11 600×150 1300 109.11

C-4A-12 600×200 1400 131.35 C-4A-12 600×200 1400 131.35
C-4A-13 800×150 1500 151.35 C-4A-13 800×150 1500 151.35
C-4A-14 800×200 1600 178.37 C-4A-14 800×200 1600 178.37

C-4A-15 1000×200 1800 265.04 C-4A-15 1000×200 1800 265.04

11
