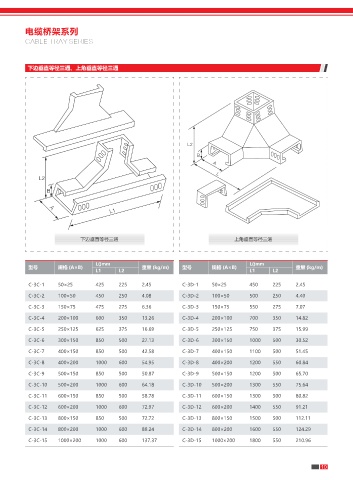

电缆桥架系列
CABLE TRAY SERIES

下边垂直等径三通、上角垂直等径三通

-
#
"
-
-

#

-
"

下边垂直等径三通 上角垂直等径三通

L()mm L()mm
型号 规格 (A×B) 重量 (kg/m) 型号 规格 (A×B) 重量 (kg/m)
L1 L2 L1 L2
C-3C-1 50×25 425 225 2.45 C-3D-1 50×25 450 225 2.45

C-3C-2 100×50 450 250 4.08 C-3D-2 100×50 500 250 4.40
C-3C-3 150×75 475 275 6.36 C-3D-3 150×75 550 275 7.07
C-3C-4 200×100 600 350 13.26 C-3D-4 200×100 700 350 14.82

C-3C-5 250×125 625 375 16.69 C-3D-5 250×125 750 375 15.99
C-3C-6 300×150 850 500 27.13 C-3D-6 300×150 1000 500 30.52
C-3C-7 400×150 850 500 42.58 C-3D-7 400×150 1100 500 51.45

C-3C-8 400×200 1000 600 54.95 C-3D-8 400×200 1200 550 60.84
C-3C-9 500×150 850 500 50.87 C-3D-9 500×150 1200 500 65.70
C-3C-10 500×200 1000 600 64.18 C-3D-10 500×200 1300 550 75.64

C-3C-11 600×150 850 500 58.78 C-3D-11 600×150 1300 500 80.82
C-3C-12 600×200 1000 600 72.97 C-3D-12 600×200 1400 550 91.21
C-3C-13 800×150 850 500 72.72 C-3D-13 800×150 1500 500 112.11

C-3C-14 800×200 1000 600 89.24 C-3D-14 800×200 1600 550 124.29
C-3C-15 1000×200 1000 600 137.37 C-3D-15 1000×200 1800 550 210.96
