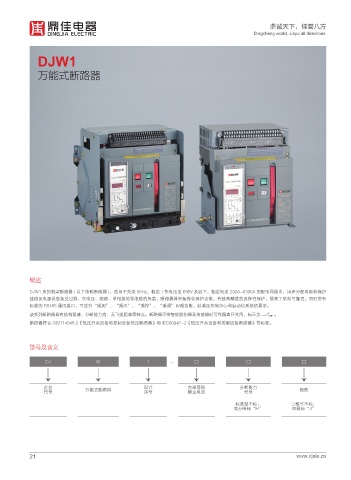

DJW1
万能式断路器
概述
DJW1 系列框架断路器 ( 以下简称断路器 )，适用于交流 50Hz，额定工作电压至 690V 及以下，额定电流 200A-6300A 的配电网络中，用来分配电能和保护
线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，有较高精度的选择性保护，提高了供电可靠性。同时带有
标准的 RS485 通讯接口，可进行“遥测”、“遥讯”、“遥控”、“遥调”四遥功能，以满足控制中心和自动化系统的要求。
该系列断路器具有结构紧凑、分断能力高、无飞弧距离等特点。断路器不带智能脱扣器及传感器时可作隔离开关用，标示为 。
断路器符合 GB/T14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
型号及含义
DJ W 1 - □ □ □
↓ ↓ ↓ ↓ ↓ ↓
企业 万能式断路器 设计 壳架等级 分断能力 极数
代号 序号 额定电流 代号
标准型不标， 三极可不标，
高分断标“H” 四极标“4”
21 www.djele.cn
