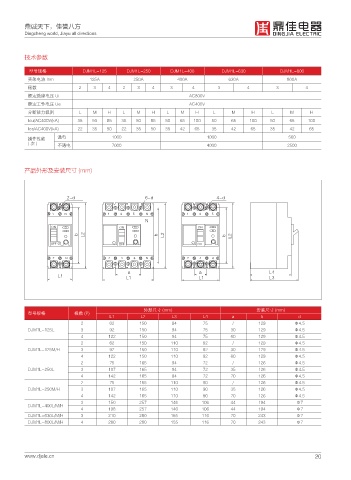

技术参数

型号规格 DJM1L-125 DJM1L-250 DJM1L-400 DJM1L-630 DJM1L-800
壳架电流 Inm 125A 250A 400A 630A 800A
极数 2 3 4 2 3 4 3 4 3 4 3 4
额定绝缘电压 Ui AC800V
额定工作电压 Ue AC400V
分断能力级别 L M H L M H L M H L M H L M H
Icu/AC400V(kA) 35 50 85 35 50 85 50 65 100 50 65 100 50 65 100
Ics/AC400V(kA) 22 35 50 22 35 50 35 42 65 35 42 65 35 42 65
操作性能 通电 1000 1000 500
( 次 ) 不通电 7000 4000 2500

产品外形及安装尺寸 (mm)

E E E

/ /
/
0/ 0/ 0/
C - C - C -
0'' 0'' 0''

/ /

B B -
- - - -

外形尺寸 (mm) 安装尺寸 (mm)
型号规格 极数 (P)
L1 L2 L3 L4 a b d
2 62 150 94 75 / 129 Φ4.5
DJM1L-125L 3 92 150 94 75 30 129 Φ4.5
4 122 150 94 75 60 129 Φ4.5
2 62 150 110 92 / 129 Φ4.5
DJM1L-125M/H 3 92 150 110 92 30 129 Φ4.5
4 122 150 110 92 60 129 Φ4.5
2 75 165 94 72 / 126 Φ4.5
DJM1L-250L 3 107 165 94 72 35 126 Φ4.5
4 142 165 94 72 70 126 Φ4.5
2 75 165 110 90 / 126 Φ4.5
DJM1L-250M/H 3 107 165 110 90 35 126 Φ4.5
4 142 165 110 90 70 126 Φ4.5
3 150 257 146 106 44 194 Φ7
DJM1L-400L/M/H
4 198 257 146 106 44 194 Φ7
DJM1L-630L/M/H 3 210 280 155 116 70 243 Φ7
DJM1L-800L/M/H 4 280 280 155 116 70 243 Φ7
