鼎诚天下，佳誉八方
Dingcheng world, Jiayu all directions

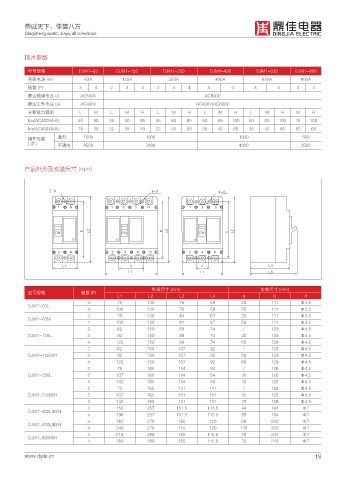

技术参数
型号规格 DJM1-63 DJM1-125 DJM1-250 DJM1-400 DJM1-630 DJM1-800
壳架电流 Inm 63A 125A 250A 400A 630A 800A
极数 (P) 3 4 2 3 4 2 3 4 3 4 3 4 3 4
额定绝缘电压 Ui AC500V AC800V
额定工作电压 Ue AC400V AC400V/AC690V
分断能力级别 L M L M H L M H L M H L M H M H
Icu/AC400V(kA) 25 50 35 50 85 35 50 85 50 65 100 50 65 100 75 100
Ics/AC400V(kA) 18 35 22 35 50 22 35 50 35 42 65 35 42 65 50 65
操作性能 通电 1500 1000 1000 500
(次) 不通电 8500 7000 4000 2500
产品外形及安装尺寸 (mm)
E E E
/ /
0/ C - 0/ C - 0/ C -
/ /
- B B -
- - -
外形尺寸 (mm) 安装尺寸 (mm)
型号规格 极数 (P)
L1 L2 L3 L4 a b d
3 75 130 76 59 25 111 Φ3.5
DJM1-63L
4 100 130 76 59 50 111 Φ3.5
3 75 130 84 67 25 111 Φ3.5
DJM1-63M
4 100 130 84 67 50 111 Φ3.5
2 62 150 89 74 / 129 Φ4.5
DJM1-125L 3 92 150 89 74 30 129 Φ4.5
4 122 150 89 74 60 129 Φ4.5
2 62 150 107 92 / 129 Φ4.5
DJM1-125M/H 3 92 150 107 92 30 129 Φ4.5
4 122 150 107 92 60 129 Φ4.5
2 75 165 114 94 / 126 Φ4.5
DJM1-250L 3 107 165 114 94 35 126 Φ4.5
4 142 165 114 94 70 126 Φ4.5
2 75 165 131 111 / 126 Φ4.5
DJM1-250M/H 3 107 165 131 111 35 126 Φ4.5
4 142 165 131 111 70 126 Φ4.5
3 150 257 151.5 115.5 44 194 Φ7
DJM1-400L/M/H
4 198 257 151.5 115.5 88 194 Φ7
3 182 270 155 120 58 200 Φ7
DJM1-630L/M/H
4 240 270 155 120 116 200 Φ7
3 210 280 155 115.5 70 243 Φ7
DJM1-800M/H
4 280 280 155 115.5 70 243 Φ7
www.djele.cn 18
