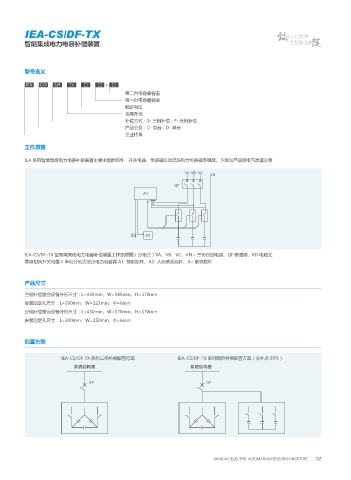

IEA-CS/DF-TX
智能集成电力电容补偿装置

型号含义

IEA - C/D S/F - TX □ - □ + □
第二台电容器容量
第一台电容器容量
额定电压
金属外壳
补偿方式：S- 三相补偿；F- 分相补偿
产品分类：C- 双台；D- 单台
企业代号

工作原理

IEA 系列智能集成电力电容补偿装置主要由智能组件、开关电器、传感器以及低压电力电容器等组成。下图为产品的电气原理示意

7" 7# 7$
7/
2'
"

"

IEA-CS/DF-TX 型智能集成电力电容补偿装置工作原理图（分相式）VA、VB、VC、VN-- 三相四线电源、QF 断路器、KD 电磁式
零极切换开关电器 C 单台分相式低压电力电容器 A1- 智能组件、A2- 人际联系组件、X= 联机插件

产品尺寸

三相补偿整台设备外形尺寸：L=430mm、W=145mm、H=370mm
安装固定孔尺寸：L=300mm、W=123mm、Φ=6mm
分相补偿整台设备外形尺寸：L=430mm、W=170mm、H=370mm
安装固定孔尺寸：L=300mm、W=150mm、Φ=6mm

配置方案

IEA-CS/DF-TX 系列三相补偿配置方案 IEA-CS/DF-TX 系列混合补偿配置方案（分补占 30%）
ጇፒፇ౞ڏ ጇፒፇ౞ڏ

2' 2'
