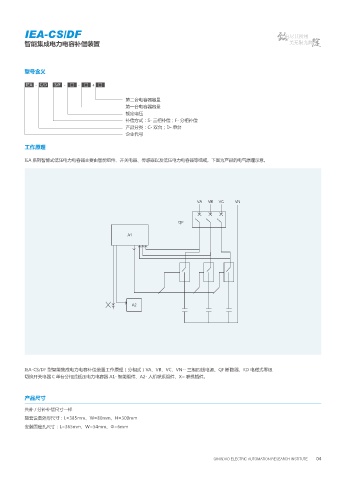

IEA-CS/DF
智能集成电力电容补偿装置

型号含义

IEA - C/D S/F - □ - □ + □

第二台电容器容量
第一台电容器容量
额定电压
补偿方式：S- 三相补偿；F- 分相补偿
产品分类：C- 双台；D- 单台
企业代号

工作原理

IEA 系列智能式低压电力电容器主要由智能组件、开关电器、传感器以及低压电力电容器等组成。下图为产品的电气原理示意。

7" 7# 7$ 7/

2'

"

"

IEA-CS/DF 型智能集成电力电容补偿装置工作原理（分相式）VA、VB、VC、VN-- 三相四线电源、QF 断路器、KD 电磁式零极
切换开关电器 C 单台分相式低压电力电容器 A1- 智能组件、A2- 人机联系组件、X= 联机插件。

产品尺寸
共补 / 分补补偿尺寸一样
整套设备外形尺寸：L=385mm、W=80mm、H=300mm
安装固定孔尺寸：L=365mm、W=54mm、Φ=6mm
