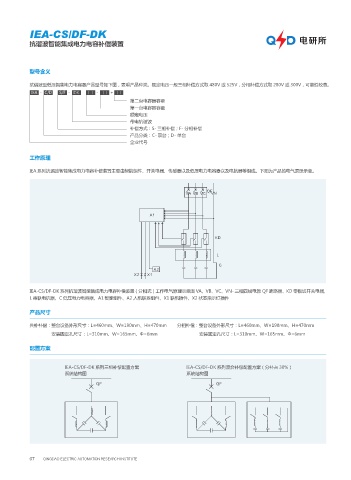

IEA-XK-TX

IEA-CS/DF-DK
抗谐波智能集成电力电容补偿装置

型号含义

抗谐波型低压智能电力电容器产品型号如下图，表明产品种类。额定电压一般三相补偿方式取 480V 或 525V，分相补偿方式取 280V 或 300V，可靠性较高。
IEA - C/D S/F - DK □ - □ + □
第二台电容器容量
第一台电容器容量
额定电压
带电抗谐波
补偿方式：S- 三相补偿；F- 分相补偿
产品分类：C- 双台；D- 单台
企业代号

工作原理

IEA 系列抗谐波智能集成电力电容补偿装置主要由智能组件、开关电器、传感器以及低压电力电容器以及电抗器等组成。下图为产品的电气原理示意。

2'
7" 7# 7$ 7/

"

,%

-
$
"
9 9

IEA-CS/DF-DK 系列抗谐波智能集成电力电容补偿装置（分相式）工作电气原理示意图 VA、VB、VC、VN- 三相四线电源 QF 断路器、KD 零极切开关电器、
L 串联电抗器、C 低压电力电容器、A1 智能组件、A2 人机联系组件、X1 联机插件、X2 状态指示灯插件

产品尺寸

共补补偿：整台设备外形尺寸：L=460mm、W=190mm、H=470mm 分相补偿：整台设备外形尺寸：L=460mm、W=190mm、H=470mm
安装固定孔尺寸：L=310mm、W=165mm、Φ=6mm 安装固定孔尺寸：L=310mm、W=165mm、Φ=6mm

配置方案

IEA-CS/DF-DK 系列三相补偿配置方案 IEA-CS/DF-DK 系列混合补偿配置方案（分补占 30%）
系统结构图 系统结构图
2' 2'

07 QINGDAO ELECTRIC AUTOMATION RESEARCH INSTITUTE
