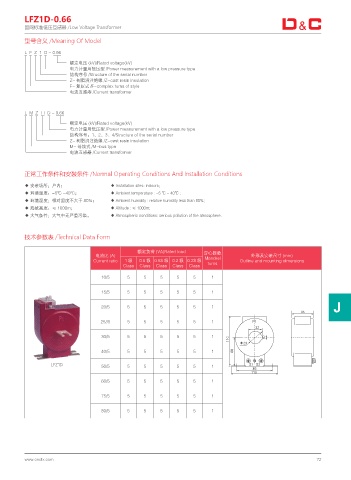

LFZ1D-0.66
国网标准低压互感器 /Low Voltage Transformer

型号含义 /Meaning Of Model

L F Z 1 D - 0.66
额定电压 (kV)/Rated voltage(kV)
电力计量用低压型 /Power measurement with a low pressure type
结构序号 /Structure of the serial number
Z- 树脂浇注绝缘 /Z-cast resin insulation
F- 复匝式 /F-complex turns of style
电流互感器 /Current transformer

L M Z □ D - 0.66
额定电压 (kV)/Rated voltage(kV)
电力计量用低压型 /Power measurement with a low pressure type
结构序号：1、2、3、4/Structure of the serial number
Z- 树脂浇注绝缘 /Z-cast resin insulation
M- 母线式 /M-bus type
电流互感器 /Current transformer

正常工作条件和安装条件 /Normal Operating Conditions And Installation Conditions

◆ 安装场所：户内； ◆ Installation sites: indoors;
◆ 环境温度：-5℃ ~40℃； ◆ Ambient temperature : -5 ℃ ~ 40℃ ;
◆ 环境湿度：相对湿度不大于 80%； ◆ Ambient humidity : relative humidity less than 80%;
◆ 海拔高度：≤ 1000m； ◆ Altitude : ≤ 1000m;
◆ 大气条件：大气中无严重污染。 ◆ Atmospheric conditions: serious pollution of the atmosphere.

技术参数表 /Technical Data Form

额定负荷 (VA)Rated load 穿心匝数
电流比 (A) Mandrel 外形及安装尺寸 (mm)
Current ratio 1级 0.5 级 0.5S 级 0.2 级 0.2S 级 turns Outline and mounting dimersions
Class Class Class Class Class
10/5 5 5 5 5 5 1

15/5 5 5 5 5 5 1
J
20/5 5 5 5 5 5 1

25//5 5 5 5 5 5 1 1

30/5 5 5 5 5 5 1

œ
40/5 5 5 5 5 5 1

LFZ1D 50/5 5 5 5 5 5 1 4 4

60/5 5 5 5 5 5 1

75/5 5 5 5 5 5 1

80/5 5 5 5 5 5 1
