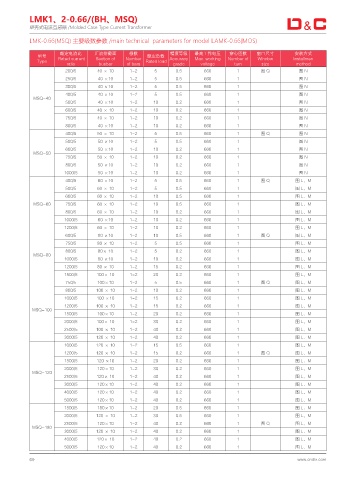

Page 74 - 上海德力西开关有限公司

LMK1、2-0.66/(BH、MSQ)
塑壳式电流互感器 /Molded Case Type Current Transformer

LMK-0.66(MSQ) 主要级数参数 /main technical parameters for model LAMK-0.66(MOS)

额定电流比 汇流排截面 根数 精度等级 最高工作电压 穿心匝数 窗口尺寸 安装方式
型号 Rated current Section of Number 额定负载 Accuracy Max. working Number of Window Installmen
Type Rated load
ratio busbar of bars grade voltage turn size method
200/5 40 × 10 1-2 5 0.5 660 1 图Q 图N
250/5 40 ×10 1-2 5 0.5 660 1 图N
300/5 40 ×10 1-2 5 0.5 660 1 图N
400/5 40 ×10 1-2 5 0.5 660 1 图N
MSQ-40
500/5 40 ×10 1-2 10 0.2 660 1 图N
600/5 40 × 10 1-2 10 0.2 660 1 图N
750/5 40 × 10 1-2 10 0.2 660 1 图N
800/5 40 ×10 1-2 10 0.2 660 1 图N
400/5 50 × 10 1-2 5 0.5 660 1 图Q 图N
500/5 50 ×10 1-2 5 0.5 660 1 图N
600/5 50 ×10 1-2 10 0.2 660 1 图N
MSQ-50
750/5 50 × 10 1-2 10 0.2 660 1 图N
800/5 50 ×10 1-2 10 0.2 660 1 图N
1000/5 50 ×10 1-2 10 0.2 660 1 图N
400/5 60 ×10 1-2 5 0.5 660 1 图Q 图 L、M
500/5 60 × 10 1-2 5 0.5 660 1 图 L、M
600/5 60 × 10 1-2 10 0.5 660 1 图 L、M
MSQ-60 750/5 60 × 10 1-2 10 0.5 660 1 图 L、M
800/5 60 × 10 1-2 10 0.2 660 1 图 L、M
1000/5 60 ×10 1-2 10 0.2 660 1 图 L、M
1200/5 60 × 10 1-2 10 0.2 660 1 图 L、M
600/5 80 ×10 1-2 10 0.5 660 1 图Q 图 L、M
750/5 80 × 10 1-2 5 0.5 660 1 图 L、M
800/5 80× 10 1-2 5 0.2 660 1 图 L、M
MSQ-80
1000/5 80 ×10 1-2 10 0.2 660 1 图 L、M
1200/5 80 × 10 1-2 15 0.2 660 1 图 L、M
1500/5 100× 10 1-2 20 0.2 660 1 图 L、M
750/5 100×10 1-2 5 0.5 660 1 图Q 图 L、M
800/5 100 × 10 1-2 10 0.2 660 1 图 L、M
1000/5 100 ×10 1-2 15 0.2 660 1 图 L、M
1200/5 100 × 10 1-2 15 0.2 660 1 图 L、M
MSQ-100
1500/5 100×10 1-2 20 0.2 660 1 图 L、M
2000/5 100× 10 1-2 30 0.2 660 1 图 L、M
2500/5 100 × 10 1-2 40 0.2 660 1 图 L、M
3000/5 120 × 10 1-2 40 0.2 660 1 图 L、M
1000/5 120 × 10 1-2 15 0.5 660 1 图 L、M
1200/5 120 × 10 1-2 15 0.2 660 1 图Q 图 L、M
1500/5 120 ×10 1-2 20 0.2 660 1 图 L、M
2000/5 120×10 1-2 30 0.2 660 1 图 L、M
MSQ-120
2500/5 120× 10 1-2 40 0.2 660 1 图 L、M
3000/5 120×10 1-2 40 0.2 660 1 图 L、M
4000/5 120×10 1-2 40 0.2 660 1 图 L、M
5000/5 120×10 1-2 40 0.2 660 1 图 L、M
1500/5 180×10 1-2 20 0.5 660 1 图 L、M
2000/5 120 × 10 1-2 30 0.5 660 1 图 L、M
2500/5 120×10 1-2 40 0.2 660 1 图Q 图 L、M
MSQ-180
3000/5 120 × 10 1-2 40 0.2 660 1 图 L、M
4000/5 120× 10 1-2 40 0.2 660 1 图 L、M
5000/5 120×10 1-2 40 0.2 660 1 图 L、M
69 www.cndlx.com
