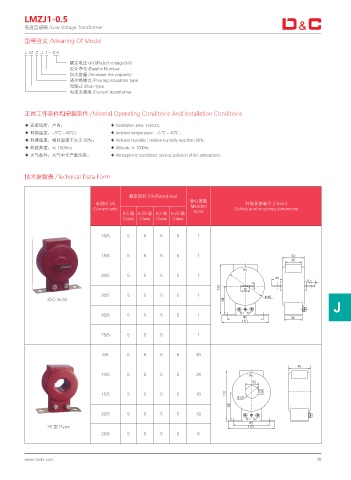

LMZJ1-0.5
低压互感器 /Low Voltage Transformer

型号含义 /Meaning Of Model

L M Z J 1 - 0.5
额定电压 (kV)/Rated voltage(kV)
设计序号 /Desihn Number
加大容量 /Increase the capacity
浇注绝缘式 /Pouring insulation type
母线式 /Bus-type
电流互感器 /Current transformer

正常工作条件和安装条件 /Normal Operating Conditions And Installation Conditions
◆ 安装场所：户内； ◆ Installation sites: indoors;
◆ 环境温度：-5℃ ~40℃； ◆ Ambient temperature : -5 ℃ ~ 40℃ ;
◆ 环境湿度：相对湿度不大于 80%； ◆ Ambient humidity ; relative humidity less than 80%;
◆ 海拔高度：≤ 1000m； ◆ Altitude; ≤ 1000m;
◆ 大气条件：大气中无严重污染。 ◆ Atmospheric conditions: serious pollution of the atmosphere.

技术参数表 /Technical Data Form

额定负荷 (VA)Rated load
穿心匝数
电流比 (A) 外形及安装尺寸 (mm)
Current ratio Mandrel Outline and mounting dimersions
0.5 级 0.5S 级 0.2 级 0.2S 级 turns
Class Class Class Class

10/5 5 5 5 5 1

15/5 5 5 5 5 1

1
20/5 5 5 5 5 1

30/5 5 5 5 5 1 œ
实心 /solid
J
50/5 5 5 5 5 1 4 4

75/5 5 5 5 1

5/5 5 5 5 5 30

10/5 5 5 5 5 26 1

15/5 5 5 5 5 10
œ

20/5 5 5 5 5 10
4 4

30 型 /Type
25/5 5 5 5 5 6
