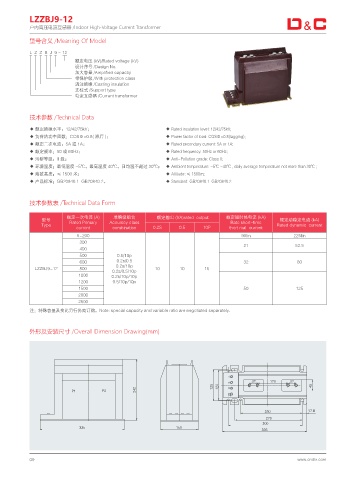

LZZBJ9-12
户内高压电流互感器 /Indoor High-Voltage Current Transformer

型号含义 /Meaning Of Model

L Z Z B J 9 - 12
额定电压 (kV)/Rated voltage (kV)
设计序号 /Design No.
加大容量 /Amplified capactiy
带保护级 /With protection class
浇注绝缘 /Casting insulation
支柱式 /Support type
电流互感器 /Current transformer

技术参数 /Technical Data

◆ 额定绝缘水平：12/42/75kV； ◆ Rated insulation level: 12/42/75kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current: 5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50Hz or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1500 米； ◆ Altitude: ≤ 1500m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 /Technical Data Form

额定一次电流 (A) 准确级组合 额定输出 (VA)rated output 额定短时热电流 (kA)
型号 额定动稳定电流 (kA)
Type Rated Primary Accurscy cIass Rate short-time Rated dynamic current
current combination 0.2S 0.5 10P thert maI current
5-200 90Iin 225Iin
300
21 52.5
400
500 0.5/10p
600 0.2s/0.5 32 80
0.2s/10p
LZZBJ9-12 800 10 10 15
0.2s/0.5/10p
1000 0.2s/10p/10p
1200 0.5/10p/10p
1500 50 125
2000
2500
注：特殊容量及变比另行协商订购。Note: special capacity and variable ratio are negotiated separately.

外形及安装尺寸 /Overall Dimension Drawing(mm)

4

4
1 1 4 4
