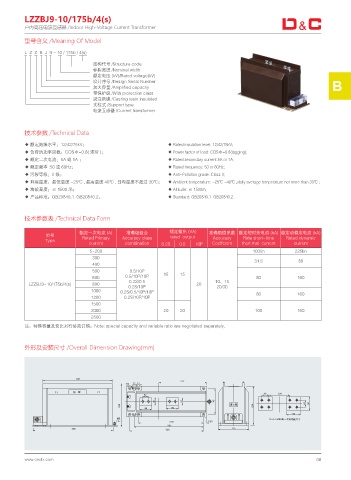

LZZBJ9-10/175b/4(s)
户内高压电流互感器 /Indoor High-Voltage Current Transformer

型号含义 /Meaning Of Model

L Z Z B J 9 - 10 / 175b / 4(s)
结构代号 /Structure code
标称宽度 /Nominal width
额定电压 (kV)/Rated voltage(kV)
设计序号 /DesIgn Serial Number B
加大容量 /Amplified capactiy
带保护级 /With protection class
浇注绝缘 /Casting resin insulated
支柱式 /Support type
电流互感器 /Current transformer

技术参数 /Technical Data
◆ 额定绝缘水平：12/42/75kV； ◆ Rated insulation level: 12/42/75kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A ； ◆ Rated secondary current:5A or 1A;
◆ 额定频率 :50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1500 米； ◆ Altitude: ≤ 1500m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2 .

技术参数表 /Technical Data Form

额定一次电流 (A) 准确级组合 额定输出 (VA) 准确限值系数 额定短时热电流 (kA) 额定动稳定电流 (kA)
型号 rated output
Type Rated Primary Accurscy cIass Accuracy Rate short-time Rated dynamic
current combination 0.2S 0.5 10P Coeffcient thert maI current current
5-200 100Iin 225Iin
300 31.5 80
400
500 0.5/10P 15 15
600 0.5/10P/10P 80 160
LZZBJ9-10/175b/4(s) 800 0.2S/0.5 20 10、15
0.2S/10P 20/30
1000 0.2S/0.5/10P/10P 80 160
1200 0.2S/10P/10P
1500
2000 20 20 100 160
2500
注：特殊容量及变比另行协商订购。Note: special capacity and variable ratio are negotiated separately.

外形及安装尺寸 /Overall Dimension Drawing(mm)

3
1 ᩆ ྠ 1

᝜ᇧྠ

. M OĹ "ௐʶ൒Ѣጲ౛ࡆࠩ
