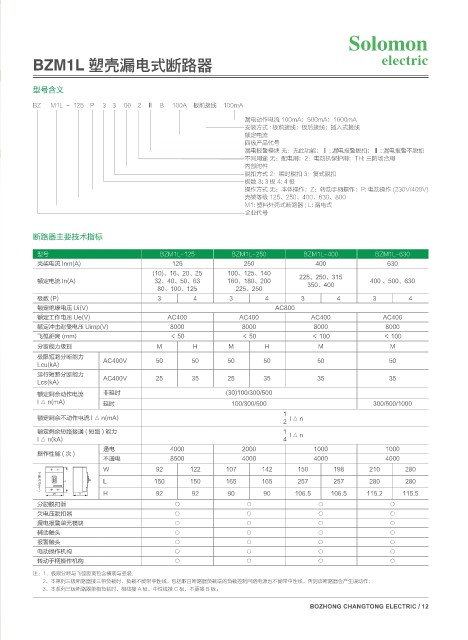

BZM1L 塑壳漏电式断路器 FMFDUSJD

型号含义
BZ M1L - 125 P 3 3 00 2 Ⅱ B 100A 板前接线 100mA

漏电动作电流 100mA；500mA；1000mA
安装方式 : 板前接线；板后接线；插入式接线
额定电流
四极产品代号
漏电报警模块 无：无此功能；Ⅰ : 漏电报警脱扣；Ⅱ : 漏电报警不脱扣
不同用途 无：配电用；2：电动机保护用；TH: 三防场合用
内部附件
脱扣方式 2：瞬时脱扣 3：复式脱扣
极数 3: 3 极 4: 4 极
操作方式 无：本体操作；Z：转动手柄操作；P: 电动操作 (230V/400V)
壳架等级 125、250、400、630、800
M1: 塑料外壳式断路器 ; L: 漏电式
企业代号

断路器主要技术指标
型号 BZM1L-125 BZM1L-250 BZM1L-400 BZM1L-630
壳架电流 Inm(A) 125 250 400 630
(10)、16、20、25 100、125、140
额定电流 In(A) 32、40、50、63 160、180、200 225、250、315 400 、500、630
350、400
80、100、125 225、250
极数 (P) 3 4 3 4 3 4 3 4
额定绝缘电压 Ui(V) AC800
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000
飞弧距离 (mm) ＜ 50 ＜ 50 ＜ 100 ＜ 100
分断能力级别 M H M H M M
极限短路分断能力 AC400V 50 50 50 50 50 50
Lcu(kA)
运行短路分断能力 AC400V 25 35 25 35 35 35
Lcs(kA)
额定剩余动作电流 非延时 (30)100/300/500
I △ n(mA) 延时 100/300/500 300/500/1000
1
额定剩余不动作电流 I △ n(mA) I △ n
2
额定剩余短路接通 ( 短路 ) 能力 1 I △ n
I △ n(kA) 4
通电 4000 2000 1000 1000
操作性能 ( 次 )
不通电 8500 4000 4000 4000
W 92 122 107 142 150 198 210 280
- L 150 150 165 165 257 257 280 280
H 92 92 90 90 106.5 106.5 115.2 115.5
्ܰࡆࠩ NN
8 )
分励脱扣器 ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○
漏电报警单元模块 ○ ○ ○ ○
辅助触头 ○ ○ ○ ○
报警触头 ○ ○ ○ ○
电动操作机构 ○ ○ ○ ○
转动手柄操作机构 ○ ○ ○ ○
注：1、极限分断与飞弧距离包含横装与竖装；
2、本第列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作；
3、本系列三极断路器单相负载时，相线接 A 极，中性线接 C 极，不要接 B 极。

Bozhong Changtong ElECtriC / 12
