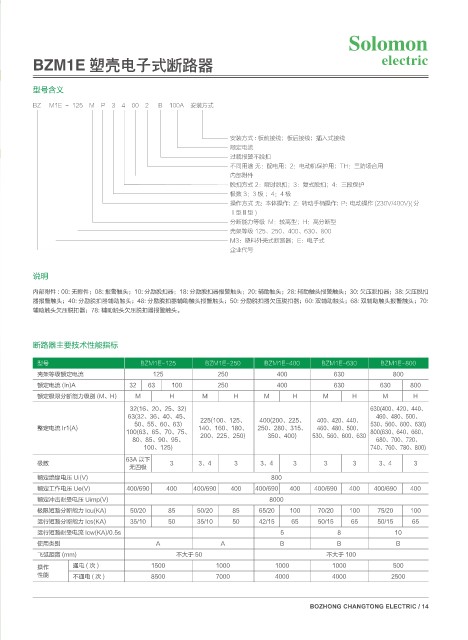

BZM1E 塑壳电子式断路器 FMFDUSJD

型号含义
型号含义
BZ M1E - 125 M P 3 4 00 2 B 100A 安装方式

安装方式 : 板前接线；板后接线；插入式接线
额定电流
过载报警不脱扣
不同用途 无：配电用；2：电动机保护用；TH：三防场合用
内部附件
脱扣方式 2：瞬时脱扣；3：复式脱扣；4：三段保护
极数 3：3 极 ；4：4 极
操作方式 无：本体操作；Z：转动手柄操作；P：电动操作 (230V/400V)( 分
Ⅰ型Ⅱ型 )
分断能力等级 M：较高型；H：高分断型
壳架等级 125、250、400、630、800
M3：塑料外壳式断路器；E：电子式
企业代号

说明
内部附件 : 00: 无附件；08: 报警触头；10: 分励脱扣器；18: 分励脱扣器报警触头；20: 辅助触头；28: 辅助触头报警触头；30: 欠压脱扣器；38: 欠压脱扣
器报警触头；40: 分励脱扣器辅助触头；48: 分励脱扣器辅助触头报警触头；50: 分励脱扣器欠压脱扣器；60: 双辅助触头；68: 双辅助触头报警触头；70:
辅助触头欠压脱扣器；78: 辅助触头欠压脱扣器报警触头。

断路器主要技术性能指标

型号 BZM1E-125 BZM1E-250 BZM1E-400 BZM1E-630 BZM1E-800
壳架等级额定电流 125 250 400 630 800
额定电流 (In)A 32 63 100 250 400 630 630 800
额定极限分断能力级别 (M、H) M H M H M H M H M H
32(16、20、25、32) 630(400、420、440、
63(32、36、40、45、 225(100、125、 400(200、225、 400、420、440、 460、480、500、
50、55、60、63) 530、560、600、630)
整定电流 Ir1(A) 140、160、180、 250、280、315、 460、480、500、
100(63、65、70、75、 200、225、250) 350、400) 530、560、600、630 800(630、640、660、
80、85、90、95、 680、700、720、
100、125) 740、760、780、800)
63A 以下
极数 3 3、4 3 3、4 3 3 3 3、4 3
无四极
额定绝缘电压 Ui(V) 800
额定工作电压 Ue(V) 400/690 400 400/690 400 400/690 400 400/690 400 400/690 400
额定冲击耐受电压 Uimp(V) 8000
极限短路分断能力 Icu(KA) 50/20 85 50/20 85 65/20 100 70/20 100 75/20 100
运行短路分断能力 Ics(KA) 35/10 50 35/10 50 42/15 65 50/15 65 50/15 65
运行短路耐受电流 Icw(KA)/0.5s 5 8 10
使用类别 A A B B B
飞弧距离 (mm) 不大于 50 不大于 100
操作 通电(次) 1500 1000 1000 1000 500
性能 不通电(次) 8500 7000 4000 4000 2500
