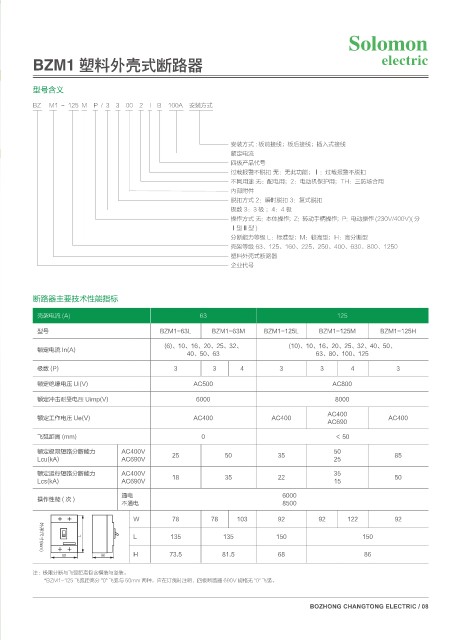

BZM1 塑料外壳式断路器 FMFDUSJD

型号含义
BZ M1 - 125 M P / 3 3 00 2 I B 100A 安装方式

安装方式 : 板前接线；板后接线；插入式接线
额定电流
四极产品代号
过载报警不脱扣 无：无此功能；Ⅰ：过载报警不脱扣
不同用途 无：配电用；2：电动机保护用；TH：三防场合用
内部附件
脱扣方式 2：瞬时脱扣 3：复式脱扣
极数 3：3 极 ；4：4 极
操作方式 无：本体操作；Z：转动手柄操作；P：电动操作 (230V/400V)( 分
Ⅰ型Ⅱ型 )
分断能力等级 L：标准型；M：较高型；H：高分断型
壳架等级 63、125、160、225、250、400、630、800、1250
塑料外壳式断路器
企业代号

断路器主要技术性能指标

壳架电流 (A) 63 125

型号 BZM1-63L BZM1-63M BZM1-125L BZM1-125M BZM1-125H
(6)、10、16、20、25、32、 (10)、10、16、20、25、32、40、50、
额定电流 In(A)
40、50、63 63、80、100、125
极数 (P) 3 3 4 3 3 4 3
额定绝缘电压 Ui(V) AC500 AC800

额定冲击耐受电压 Uimp(V) 6000 8000
AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690
飞弧距离 (mm) 0 ＜ 50
额定极限短路分断能力 AC400V 25 50 35 50 85
Lcu(kA) AC690V 25
额定运行短路分断能力 AC400V 18 35 22 35 50
Lcs(kA) AC690V 15
通电 6000
操作性能 ( 次 )
不通电 8500
W 78 78 103 92 92 122 92

- L 135 135 150 150

्ܰࡆࠩ NN
8 ) H 73.5 81.5 68 86
注：极限分断与飞弧距离包含横装与竖装。
*BZM1-125 飞弧距离分 "0" 飞弧与 50mm 两种，应在订货时注明，四极断路器 690V 规格无 "0" 飞弧。
