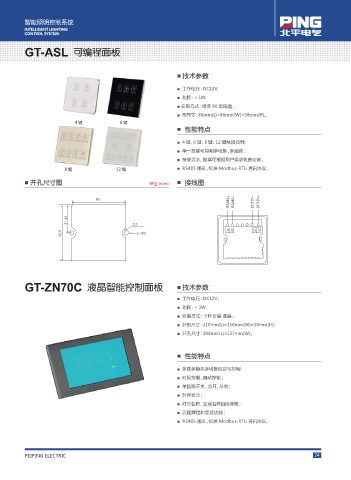

Page 29 - 北平电气有限公司
P. 29
智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM
GT-ASL 可编程面板
■ 技术参数
■ 工作电压：DC12V;
■ 功耗：＜1W;
■ 安装方式：标准 86 型底盒 ;
■ 形尺寸：86mm(L)×86mm(W)×38mm(H)。
4键 6键
■ 性能特点
■ 4 键、6 键、8 键、12 键触摸控制；
■ 单一按键可控制多场景，多回路；
■ 按键汉字、图案可根据用户要求免费定制；
8键 12 键 ■ RS485 通讯，标准 Modbus-RTU 通讯协议。
■ 开孔尺寸图 单位 (mm) ■ 接线图
34 34 %$ 7 %$ 7
" # ( 7
GT-ZN70C 液晶智能控制面板 ■ 技术参数
■ 工作电压：DC12V；
■ 功耗：＜ 3W；
■ 安装方式：卡件安装 盒装；
■ 外形尺寸：210mm(L)×150mm(W)×30mm(H);
■ 开孔尺寸：198mm(L)×137mm(W)。
■ 性能特点
■ 多路多模块多场景设定与控制；
■ 时间控制，自动控制；
■ 单回路开关，总开，总关；
■ 时钟显示；
■ 灯光名称、区域名称自由编辑；
■ 远程编程和管理功能；
■ RS485 通讯，标准 Modbus-RTU 通讯协议。
PEIPING ELECTRIC 24
