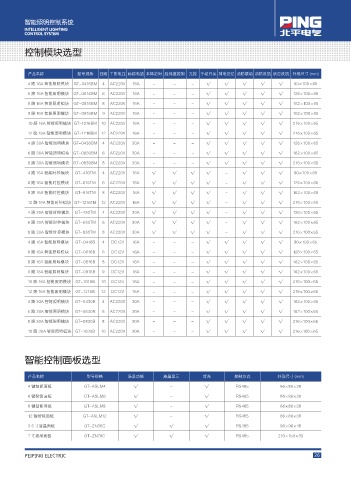

Page 31 - 北平电气有限公司
P. 31
智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM
控制模块选型
产品名称 型号规格 回路 工作电压 标称电流 本体定时 经纬度控制 光控 手动开关 掉电记忆 消防联动 消防反馈 状态反馈 外形尺寸 (mm)
4 路 16A 智能照明模块 GT-0416BM 4 AC220V 16A - - - √ √ √ √ √ 90×100×65
6 路 16A 智能照明模块 GT-0616BM 6 AC220V 16A - - - √ √ √ √ √ 126×100×65
8 路 16A 智能照明模块 GT-0816BM 8 AC220V 16A - - - √ √ √ √ √ 162×100×65
9 路 16A 智能照明模块 GT-0916BM 9 AC220V 16A - - - √ √ √ √ √ 162×100×65
10 路 16A 智能照明模块 GT-1016BM 10 AC220V 16A - - - √ √ √ √ √ 216×100×65
12 路 16A 智能照明模块 GT-1216BM 12 AC220V 16A - - - √ √ √ √ √ 216×100×65
4 路 30A 智能照明模块 GT-0430BM 4 AC220V 30A - - - √ √ √ √ √ 126×100×65
6 路 30A 智能照明模块 GT-0630BM 6 AC220V 30A - - - √ √ √ √ √ 162×100×65
8 路 30A 智能照明模块 GT-0830BM 8 AC220V 30A - - - √ √ √ √ √ 216×100×65
4 路 16A 智能时控模块 GT-416TM 4 AC220V 16A √ √ √ √ - √ √ √ 90×100×65
6 路 16A 智能时控模块 GT-616TM 6 AC220V 16A √ √ √ √ - √ √ √ 126×100×65
8 路 16A 智能时控模块 GT-816TM 8 AC220V 16A √ √ √ √ - √ √ √ 162×100×65
12 路 16A 智能时控模块 GT-1216TM 12 AC220V 16A √ √ √ √ - √ √ √ 216×100×65
4 路 30A 智能时控模块 GT-430TM 4 AC220V 30A √ √ √ √ - √ √ √ 126×100×65
6 路 30A 智能时控模块 GT-630TM 6 AC220V 30A √ √ √ √ - √ √ √ 162×100×65
8 路 30A 智能时控模块 GT-830TM 8 AC220V 30A √ √ √ √ - √ √ √ 216×100×65
4 路 16A 智能照明模块 GT-0416B 4 DC12V 16A - - - √ √ √ √ √ 90×100×65
6 路 16A 智能照明模块 GT-0616B 6 DC12V 16A - - - √ √ √ √ √ 126×100×65
8 路 16A 智能照明模块 GT-0816B 8 DC12V 16A - - - √ √ √ √ √ 162×100×65
9 路 16A 智能照明模块 GT-0916B 9 DC12V 16A - - - √ √ √ √ √ 162×100×65
10 路 16A 智能照明模块 GT-1016B 10 DC12V 16A - - - √ √ √ √ √ 216×100×65
12 路 16A 智能照明模块 GT-1216B 12 DC12V 16A - - - √ √ √ √ √ 216×100×65
4 路 30A 智能照明模块 GT-0430B 4 AC220V 30A - - - √ √ √ √ √ 162×100×65
6 路 30A 智能照明模块 GT-0630B 6 AC220V 30A - - - √ √ √ √ √ 162×100×65
8 路 30A 智能照明模块 GT-0830B 8 AC220V 30A - - - √ √ √ √ √ 216×100×65
10 路 30A 智能照明模块 GT-1030B 10 AC220V 30A - - - √ √ √ √ √ 216×100×65
智能控制面板选型
产品名称 型号规格 场景功能 液晶显示 背光 控制方式 外形尺寸 (mm)
4 键智能面板 GT-ASLM4 √ - √ RS485 86×86×38
6 键智能面板 GT-ASLM6 √ - √ RS485 86×86×38
8 键智能面板 GT-ASLM8 √ - √ RS485 86×86×38
12 键智能面板 GT-ASLM12 √ - √ RS485 86×86×38
3.5 寸液晶面板 GT-ZN35C √ √ √ RS485 96×96×48
7 寸液晶面板 GT-ZN70C √ √ √ RS485 210×150×30
PEIPING ELECTRIC 26
