智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

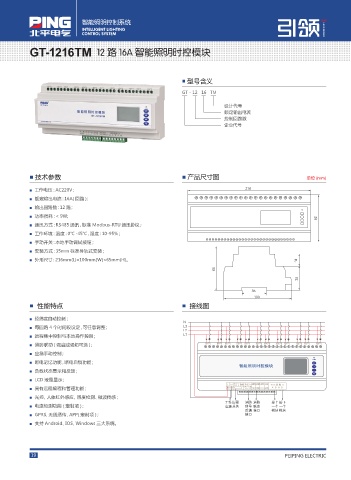

GT-1216TM 12 路 16A 智能照明时控模块

■ 型号含义

GT - 12 16 TM

设计代号
额定输出电流
控制回路数
企业代号

■ 技术参数 ■ 产品尺寸图 单位 (mm)

■ 工作电压：AC220V；
■ 额定输出电流：16A( 回路 );
■ 输出回路数：12 路；
■ 功率损耗：＜ 9W;

■ 通讯方式：RS485 通讯，标准 Modbus-RTU 通讯协议；
■ 工作环境：温度：0℃ -45℃，湿度：10-95%；
■ 手动开关：本地手动调试按钮；
■ 安装方式：35mm 标准导轨式安装；
■ 外形尺寸：216mm(L)×100mm(W)×65mm(H)。

■ 性能特点 ■ 接线图

■ 经纬度自动控制；
/
■ 每回路 4 个时间段设定，可任意调整； -
-
■ 远程集中控制与本地操作控制； -
■ 消防联动 ( 强启或强切可选 )；
■ 应急手动控制；
■ 断电记忆功能，断电自锁功能； 108
4&5
ᇆିᅶૼൈ॥ଆॶ Đ
■ 负载状态显示和反馈； Ē
■ LCD 液晶显示；
- / ঳ ध ቆ (/% ๖ ζ ԥ ๖᫸ ๖᫸ ᄯึ ᄯึ ஜ૵ԯ
ԯ
■ 具有远程编程和管理功能； "$ 7 * ᫸ Ձ ᯟ 7 (/% 7 (/% " # " #
■ 光控、人体红外感应、照度检测、微波传感；
ࢹͺ ᤉር ๖᫸ ๖᫸ ଋʼ ଋʽ
■ 电流检测功能 ( 定制项 )； ႂຸ ঳С ζՁ ᐎҮ ʶ˓ ʶ˓
ԥᯟ ଋԯ ഴڰ ഴڰ
■ GPRS, 无线透传，APP( 定制项 )； ଋԯ
■ 支持 Android、IOS、Windows 三大系统。

19 PEIPING ELECTRIC
