智能照明控制系统
                             INTELLIGENT LIGHTING
                             CONTROL SYSTEM

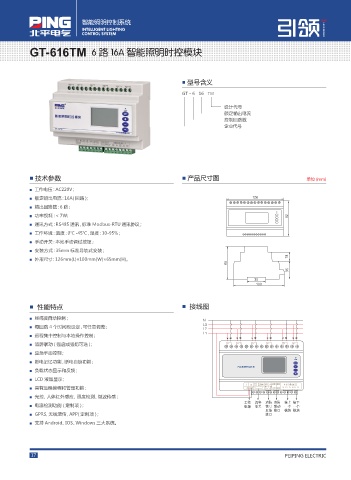

           GT-616TM              6 路 16A 智能照明时控模块





                                                                ■  型号含义

                                                                GT - 6   16   TM
                                                                              设计代号
                                                                              额定输出电流
                                                                              控制回路数
                                                                              企业代号









           ■  技术参数                                              ■  产品尺寸图                                   单位 (mm)

           ■  工作电压:AC220V;
           ■  额定输出电流:16A( 回路 );
           ■  输出回路数:6 路;
           ■  功率损耗:<7W;
           ■  通讯方式:RS485 通讯,标准 Modbus-RTU 通讯协议;
           ■  工作环境:温度:0℃ -45℃,湿度:10-95%;
           ■  手动开关:本地手动调试按钮;
           ■  安装方式:35mm 标准导轨式安装;
           ■  外形尺寸:126mm(L)×100mm(W)×65mm(H)。






           ■  性能特点                                              ■  接线图

           ■  经纬度自动控制;
                                                                       /
           ■  每回路 4 个时间段设定,可任意调整;                                      -
                                                                       -
           ■  远程集中控制与本地操作控制;                                           -
           ■  消防联动 ( 强启或强切可选 );
           ■  应急手动控制;
           ■  断电记忆功能,断电自锁功能;                                                                          108
                                                                                                      4&5
                                                                                   ᇆିᅶૼൈ॥ଆॶ           Đ
           ■  负载状态显示和反馈;                                                                              Ē
           ■  LCD 液晶显示;
                                                                                      -  /  ঳ ध  Џ (/%  ๖ ζ ԥ  ๖᫸ ๖᫸     ஜ૵ԯ
                                                                                          ଌ
           ■  具有远程编程和管理功能;                                                            "$   7  *  ᫸ Ձ ᯟ    7 (/%  7 ( " #"  #
           ■  光控、人体红外感应、照度检测、微波传感;
                                                                                     ࢹͺ  ᤉር  ๖᫸ ๖᫸  ଋʼ ଋʽ
           ■  电流检测功能 ( 定制项 );                                                        ႂຸ  ঳С  ζՁ ᐎҮ  ʶ˓ ʶ˓
                                                                                            ԥᯟ ଋԯ  ഴڰ ഴڰ
           ■  GPRS, 无线透传,APP( 定制项 );                                                        ଋԯ
           ■  支持 Android、IOS、Windows 三大系统。
