Page 49 - 北平电气有限公司
P. 49
智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

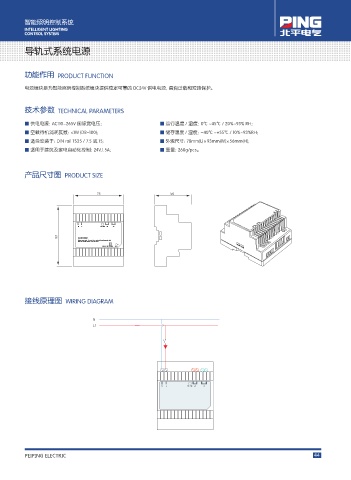

导轨式系统电源
功能作用 PRODUCT FUNCTION
电源模块是为智能照明控制系统模块提供稳定可靠的 DC24V 供电电源，具有过载和短路保护。
技术参数 TECHNICAL PARAMETERS
■ 供电电源：AC110-265V 国际宽电压； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 空载待机消耗瓦数：<1W (DR-100); ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 适合安装于：DIN rail TS35 / 7.5 或 15; ■ 外观尺寸：78mm(L)×93mm(W)×56mm(H);
■ 适用于建筑及家电自动化控制：24V,1.5A; ■ 重量：260g/pcs。
产品尺寸图 PRODUCT SIZE
78 56
93
接线原理图 WIRING DIAGRAM
N
L1
PEIPING ELECTRIC 44
