小型断路器

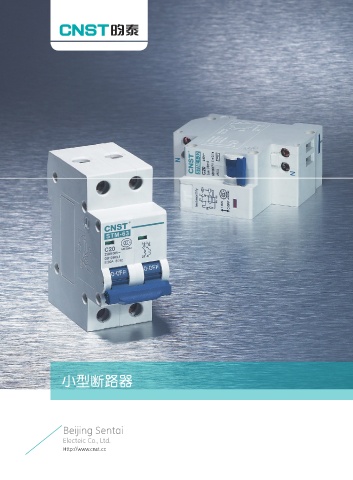

STM-63 系列小型断路器
适用范围
STM-63系列小型断路器，具有结构先进、性能可靠、分断能力高、外形美观小巧等特点。
适用于交流50Hz或60Hz，额定电压400V以下，额定电流为63A及以下的场所。主要用于办公
楼、住宅和类似的建筑和照明、配电线路及设备的过载、短路保护，也可在正常情况下，作为
线路不频繁转换之用。该产品符合IEC60898-1、GB10963.1标准的要求。
型号及其含义
ST M 63 / □ □
特殊保护代号：G带过压保护功能
G+MN 带过压、欠压保护功能
极数
壳架等级额定电流
塑料外壳式(含小型)断路器
企业代号
正常工作条件
■ 周围空气温度上限不超过+40℃；下限一般不超过-5℃。在高于+40℃或低于-5℃的条件下使
用应与制造厂协商。
■ 安装地点的海拔一般不超过2000m。
■ 空气是清洁的，并且在最高温度+40℃时，空气的相对湿度不超过50％。
在较低温度下可允许较大的相对湿度，例如在+20℃时，相对湿度为90％。
应该注意，由于温度变化，可能偶尔产生适度的凝露，此时应采取适当的措施(例如排水孔)。
■ 断路器垂直安装，与垂直面的倾斜度不超过5°。
■ 无显著摇动和冲击振动的地方。
■ 若安装于封闭防护外壳内，并多台紧靠着安装时应降容使用，降容系数可选0.7~0.8，对于金
属防护外壳可采用高值，对全塑防护外壳，则可采用低值。
结构特征
小型断路器 ■ 断路器内的零部件由塑料外壳定位。外壳采用阻燃型、耐电弧高强度新型塑料制成，耐冲击
强度和阻燃性能良好。触头系统采用电动斥力结构，限流效果显著，大大提高了断路器的分
断能力。脱扣器采用螺管式电磁脱扣，整定电流准确稳定。多极产品由单极拼装而成。
■ 断路器适用于未受过专业训练人员使用，无需进行维修。过电流脱扣器的保护特性出厂前已
经整定，用户使用中不可调整，以免影响性能。
■ 断路器可在侧面拼装各种附件，如漏电脱扣器、分励脱扣器、辅助触头、报警触头等附件。
Beijing Sentai ■ 采用导线接线方式，最大可接25mm 圆铜导线。采用TH35-7.5型标准钢安装导轨安装。
