FLN36-12

六氟化硫负荷开关 北晟电气

主要技术参数

参数
名称 单位
FLN36-12D FLRN36-12D
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
负荷开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/3 -
接地开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/2 -
额定峰值耐受电流和额定短路关合电流 kA 50 125( 预期 )
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
5% 额定有功负载开断电流 A 31.5 -
额定开断电流 开断电缆充电电流 A 10 -
开断空载变压器容量 kVA 1250 1250

开断转移电流 A - 1700
预期短路开断电流 kA - 50
1min 工频耐受电压相间、对地 / 断开 kV 42/48 42/48
额定绝缘水平
雷电冲击耐受电压相间、对地 / 断开 kV 75/85 75/85
机械寿命 500 500
SF6 额定气压 (20℃时表压 ) MPa 0.04~0.05 0.04~0.05

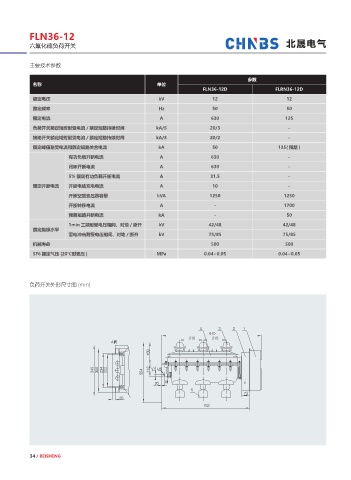

负荷开关外形尺寸图 (mm)

34 / BEISHENG
