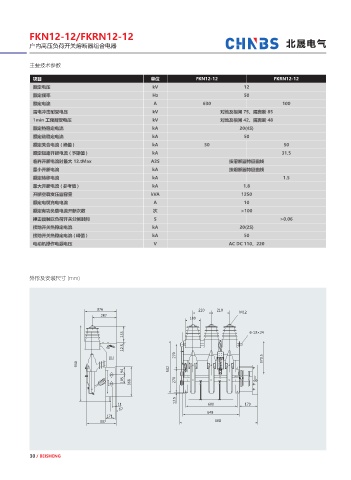

FKN12-12/FKRN12-12
户内高压负荷开关熔断器组合电器 北晟电气
主要技术参数
项目 单位 FKN12-12 FKRN12-12
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 100
雷电冲击耐受电压 kV 对地及相间 75、隔离断 85
1min 工频耐受电压 kV 对地及相间 42、隔离断 48
额定热稳定电流 kA 20(4S)
额定动稳定电流 kA 50
额定关合电流 ( 峰值 ) kA 50 50
额定短路开断电流 ( 予期值 ) kA 31.5
临界开断电流时最大 12.tMax A2S 按溶断器特征曲线
最小开断电流 kA 按熔断器特征曲线
额定转移电流 kA 1.5
最大开断电流 ( 参考值 ) kA 1.8
开断空载变压器容量 kVA 1250
额定电缆充电电流 A 10
额定有功负载电流开断次数 次 >100
撞击器触以负荷开关分闸时间 S >0.06
接地开关热稳定电流 kA 20(2S)
接地开关热稳定电流 ( 峰值 ) kA 50
电动机操作电源电压 V AC DC 110、220
外形及安装尺寸 (mm)
