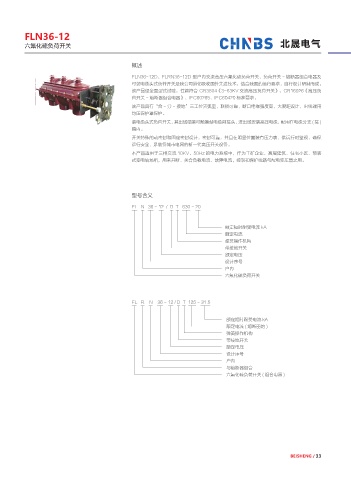

Page 37 - 浙江北晟电气有限公司
P. 37
FLN36-12
六氟化硫负荷开关 北晟电气
概述
FLN36-12D、FLRN36-12D 型户内交流高压六氟化硫负荷开关、负荷开关 - 熔断器组合电器及
可装电缆头式负荷开关是我公司消化吸收国外先进技术，结合我国的运行要求，自行设计研制而成。
该产品经全面型式试验，性能符合 GB3804《3~63KV 交流高压负荷开关》、GB16926《高压负
荷开关 - 熔断器组合电器》、IEC60265、IEC60420 标准要求。
该产品具有“合 - 分 - 接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大爬距设计，出线端用
均压保护罩保护。
装电缆头式负荷开关，其出线端装可触摸型电缆前接头，进出线安装高压电缆，配用在电缆分支 ( 接 )
箱内。
开关特殊的动密封和固定密封设计，密封可靠，并且在明显位置装有压力表，供运行时监视，确保
运行安全，是装备城市电网的新一代高压开关设备。
本产品适用于三相交流 10KV、50Hz 的电力系统中，作为工矿企业、高层建筑、住宅小区、预装
式变电站场所，用来开断、关合负载电流、故障电流，控制和保护线路与配电变压器之用。
型号含义
FL N 36 - 12 / D T 630 - 20
额定短时耐受电流 kA
额定电流
弹簧操作机构
带接地开关
额定电压
设计序号
户内
六氟化硫负荷开关
FL R N 36 - 12 / D T 125 - 31.5
额定短时耐受电流 kA
额定电流 ( 熔断器的 )
弹簧操作机构
带接地开关
额定电压
设计序号
户内
与熔断器组合
六氟化硫负荷开关 ( 组合电器 )
BEISHENG / 33
