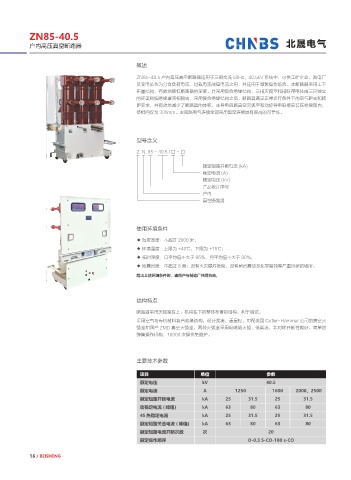

ZN85-40.5

户内高压真空断路器 北晟电气

概述

ZN85-40.5 户内高压真空断路器适用于三相交流 50Hz、40.5kV 系统中，可供工矿企业、发电厂
及变电站作为分合负荷电流、过载电流故障电流之用，并适用于频繁操作场合。本断路器采用上下
布置结构，有效地降低断路器的深度。并采用复合绝缘结构、三相灭弧室和相联带电体由三只独立
的环氧树脂绝缘罩壳相隔离，采用复合绝缘结构之后，断路器满足正常运行条件下的空气距离和爬
距要求，并有效地减少了断路器的体积，主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，
使相间仅为 300mm。主回路电气连接全部采用固定连接具有很高的可靠性。

型号含义

Z N 85 - 40.5 / □ - □

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
产品设计序号
户内
真空断路器

使用环境条件

◆ 海拔高度：不超过 2000 米；
◆ 环境温度：上限为 +40℃，下限为 +15℃；
◆ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
◆ 地震烈度：不超过 8 度；没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。
超出上述环境条件时，请用户与制造厂共同协商。

结构特点
断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。
采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。可配美国 Cutler-Hammer 公司的真空灭
弧室和国产 ZMD 真空灭弧室，两种灭弧室采用纵磁场灭弧，低截流，非对称开断性能好。简单的
弹簧操作机构，10000 次操作免维护。

主要技术参数

项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250 1600 2000、2500
额定短路开断电流 kA 25 31.5 25 31.5
动稳定电流 ( 峰值） kA 63 80 63 80
4S 热稳定电流 kA 25 31.5 25 31.5
额定短路关合电流 ( 峰值） kA 63 80 63 80
额定短路电流开断次数 次 20
额定操作顺序 O-0.3 S-CO-180 s-CO
