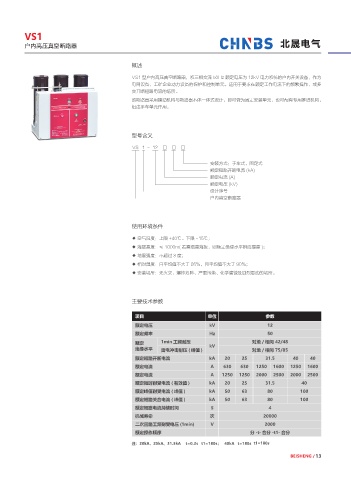

VS1

户内高压真空断路器 北晟电气

概述

VS1 型户内高压真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，作为
电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多
交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，
组成手车单元作用。

型号含义

VS 1 - 12 □ □ □

安装方式：手车式、固定式
额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内真空断路器

使用环境条件

◆ 空气温度：上限 +40℃。下限 -15℃；
◆ 海拨高度：≤ 1000m( 若需增高海拔，则额定绝缘水平相应提高 )；
◆ 地震强度：不超过 8 度；
◆ 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定 1min 工频耐压 kV 对地 / 相间 42/48
绝缘水平 雷电冲击耐压 ( 峰值 ) 对地 / 相间 75/85
额定短路开断电流 kA 20 25 31.5 40 40
额定电流 A 630 630 1250 1600 1250 1600
额定电流 A 1250 1250 2000 2500 2000 2500
额定短时耐受电流 ( 有效值 ) kA 20 25 31.5 40
额定峰值耐受电流 ( 峰值 ) kA 50 63 80 100
额定短路关合电流 ( 峰值 ) kA 50 63 80 100
额定短路电流持续时间 S 4
机械寿命 次 20000
二次回路工频耐受电压 (1min) V 2000
额定操作顺序 分 -t- 合分 -t1- 合分

注：20kA、25kA、31.5kA t=0.3s t1=180s； 40kA t=180s t1=180s
