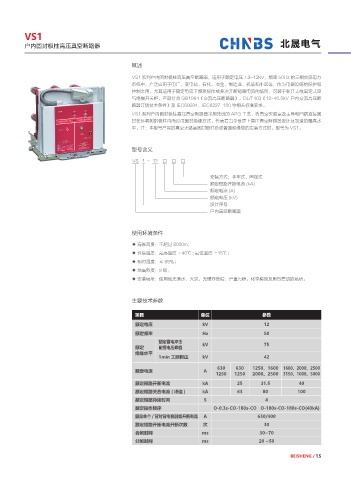

VS1

户内固封极柱高压真空断路器 北晟电气

概述

VS1 系列户内固封极柱高压真空断路器，适用于额定电压 7.2~12kV，频率 50Hz 的三相交流电力
系统中，广泛应用于电厂、变电站、石化、冶金、制造业、机场和小区等，作为电器设施的保护和
控制之用，尤其适用于额定电流下频繁操作或多次开断短路电流的场所，可装于移开式或固定式空
气绝缘开关柜。产品符合 GB1984《交流高压断路器》、DL/T403《12~40.5kV 户内交流高压断
路器订货技术条件》及 IEC60694、IEC6227-100 等相关标准要求。
VS1 系列户内固封极柱高压真空断路器采用先进的 APG 工艺，将真空灭弧室及主导电回路直接固
封在环氧树脂极柱内而形成固封绝缘方式，代表着当今世界上高压真空断路器设计及制造的最高水
平。注：本型号产品的真空灭弧室固封极柱换成普通绝缘筒的安装方式时，型号为 VS1。

型号含义

VS 1 - 12 □ □ □

安装方式：手车式、固定式
额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内真空断路器

使用环境条件

◆ 海拔高度：不超过 2000m；
◆ 环境温度：最高温度 + 40℃ ; 最低温度 :-15℃；
◆ 相对湿度：≤ 95%；
◆ 地震烈度：8 级；
◆ 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定雷电冲击
额定 耐受电压峰值 kV 75
绝缘水平
1min 工频耐压 kV 42
630 630 1250、1600 1600、2000、2500
额定电流 A
1250 1250 2000、2500 3150、1000、5000
额定短路开断电流 kA 25 31.5 40
额定短路关合电流 ( 峰值 ) kA 63 80 100
额定短路持续时间 S 4
额定操作顺序 O-0.3s-CO-180s-CO O-180s-CO-180s-CO(40kA)
额定单个 / 背对背电容器组开断电流 A 630/400
额定短路开断电流开断次数 次 30
合闸时间 ms 30~70
分闸时间 ms 20 ~50
