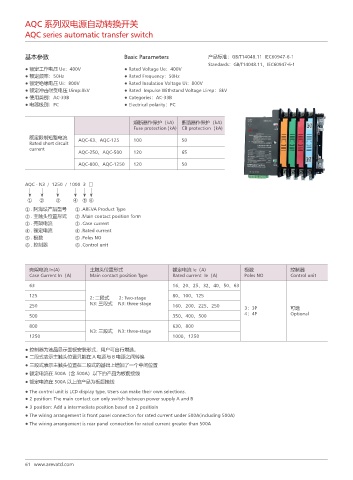

AQC 系列双电源自动转换开关
AQC series automatic transfer switch

基本参数 Basic Parameters 产品标准：GB/T14048.11 IEC60947-6-1
Standards：GB/T14048.11、IEC60947-6-1
● 额定工作电压 Ue：400V ● Rated Voltage Ue：400V
● 额定频率：50Hz ● Rated Frequency：50Hz
● 额定绝缘电压 Ui：800V ● Rated Insulation Voltage Ui：800V
● 额定冲击耐受电压 Uimp:8kV ● Rated Impulse Withstand Voltage Uimp：8kV
● 使用类别：AC-33B ● Categories：AC-33B
● 电器极别：PC ● Electrical polarity：PC

熔断器作保护（kA) 断路器作保护（kA)
Fuse protection（kA) CB protection（kA)
额定限制短路电流 AQC-63、AQC-125 100 50
Rated short circuit
current
AQC-250、AQC-500 120 65
AQC-800、AQC-1250 120 50

AQC - N3 / 1250 / 1000 3 □

① ② ③ ④ ⑤ ⑥
① . 阿海珐产品型号 ① .AREVA Product Type
② . 主触头位置形式 ② .Main contact position form
③ . 壳架电流 ③ .Case current
④ . 额定电流 ④ .Rated current
⑤ . 极数 ⑤ .Poles NO
⑥ . 控制器 ⑥ .Control unit

壳架电流 In(A) 主触头位置形式 额定电流 Ie（A) 极数 控制器
Case Current In（A) Main contact position Type Rated current Ie（A) Poles NO Control unit

63 16、20、25、32、40、50、63
125 2: 二段式 2: Two-stage 80、100、125
250 N3: 三段式 N3: three-stage 160、200、225、250 3：3P 可选
500 350、400、500 4：4P Optional
800 630、800
N3: 三段式 N3: three-stage
1250 1000、1250

● 控制器为液晶显示面板安装形式，用户可自行增选。
● 二段式表示主触头位置只能在 A 电源与 B 电源之间转换
● 三段式表示主触头位置在二段式的基础上增加了一个中间位置
● 额定电流在 500A（含 500A）以下的产品为板前接线
● 额定电流在 500A 以上的产品为板后接线
● The control unit is LCD display type, Users can make their own selections.
● 2 position: The main contact can only switch between power supply A and B
● 3 position: Add a intermediate position based on 2 positioin
● The wiring arrangement is front panel connection for rated current under 500A(including 500A)
● The wiring arrangement is rear panel connection for rated current greater than 500A
