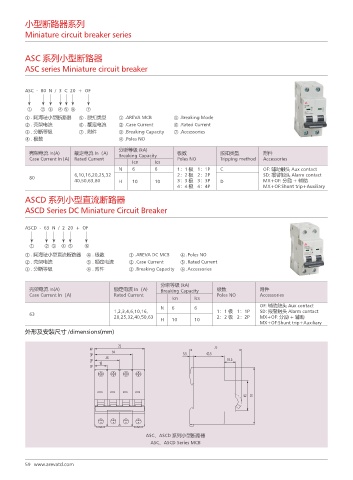

小型断路器系列
Miniature circuit breaker series

ASC 系列小型断路器
ASC series Miniature circuit breaker

ASC - 80 N / 3 C 20 + OF

① ② ③ ④ ⑤ ⑥ ⑦
① . 阿海珐小型断路器 ⑤ . 脱扣类型 ① .AREVA MCB ⑤ .Breaking Mode
② . 壳架电流 ⑥ . 额定电流 ② .Case Current ⑥ .Rated Current
③ . 分断等级 ⑦ . 附件 ③ .Breaking Capacity ⑦ .Accessories
④ . 极数 ④ .Poles NO

分断等级 (kA)
壳架电流 In(A) 额定电流 In（A) Breaking Capacity 极数 脱扣类型 附件
Case Current In（A) Rated Current Poles NO Tripping method Accessories
Icn Ics
N 6 6 1：1 极 1：1P C OF: 辅助触头 Aux contact
6,10,16,20,25,32 2：2 极 2：2P SD: 报警触头 Alarm contact
80
40,50,63,80 H 10 10 3：3 极 3：3P D MX+OF: 分励 + 辅助
4：4 极 4：4P MX+OF:Shunt trip+Auxiliary
ASCD 系列小型直流断路器
ASCD Series DC Miniature Circuit Breaker

ASCD - 63 N / 2 20 + OF

① ② ③ ④ ⑤ ⑥
① . 阿海珐小型直流断路器 ④ . 极数 ① .AREVA DC MCB ④ .Poles NO
② . 壳架电流 ⑤ . 额定电流 ② .Case Current ⑤ .Rated Current
③ . 分断等级 ⑥ . 附件 ③ .Breaking Capacity ⑥ .Accessories

分断等级 (kA)
壳架电流 In(A) 额定电流 In（A) Breaking Capacity 极数 附件
Case Current In（A) Rated Current Poles NO Accessories
Icn Ics
N 6 6 OF: 辅助触头 Aux contact
1,2,3,4,6,10,16, 1：1 极 1：1P SD: 报警触头 Alarm contact
63
20,25,32,40,50,63 2：2 极 2：2P MX+OF: 分励 + 辅助
H 10 10
MX+OF:Shunt trip+Auxiliary
外形及安装尺寸 /dimensions(mm)

ASC、ASCD 系列小型断路器
ASC、ASCD Series MCB
