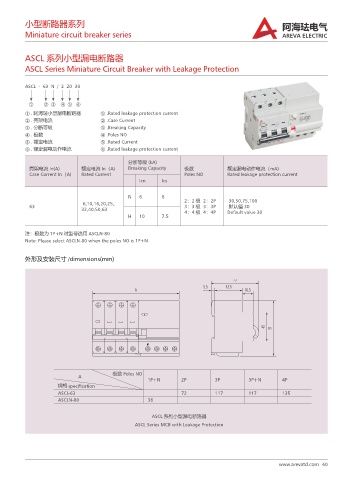

小型断路器系列 ୚ࡢ䚕ࣔࠩ
Miniature circuit breaker series AREVA ELECTRIC

ASCL 系列小型漏电断路器
ASCL Series Miniature Circuit Breaker with Leakage Protection

ASCL - 63 N / 2 20 30

① ② ③ ④ ⑤ ⑥
① . 阿海珐小型漏电断路器 ① .Rated leakage protection current
② . 壳架电流 ② .Case Current
③ . 分断等级 ③ .Breaking Capacity
④ . 极数 ④ .Poles NO
⑤ . 额定电流 ⑤ .Rated Current
⑥ . 额定漏电动作电流 ⑥ .Rated leakage protection current

分断等级 (kA)
壳架电流 In(A) 额定电流 In（A) Breaking Capacity 极数 额定漏电动作电流（mA)
Case Current In（A) Rated Current Poles NO Rated leakage protection current
Icn Ics

N 6 6
6,10,16,20,25、 2：2 极 2：2P 30,50,75,100
63 3：3 极 3：3P 默认值 30
32,40,50,63 4：4 极 4：4P Default value 30
H 10 7.5

注：极数为 1P+N 时型号选用 ASCLN-80
Note: Please select ASCLN-80 when the poles NO is 1P+N

外形及安装尺寸 /dimensions(mm)

极数 Poles NO
A
1P+N 2P 3P 3P+N 4P
规格 specification
ASCL-63 72 117 117 135
ASCLN-80 36

ASCL 系列小型漏电断路器
ASCL Series MCB with Leakage Protection

www.arevatd.com 60
