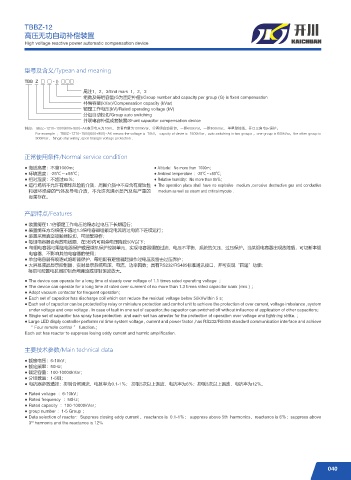

TBBZ-12
高压无功自动补偿装置
High voltage reactive power automatic compensation device

型号及含义/Typean and meaning

TBB Z □ □ - () □□□
尾注1，2，3/End mark 1，2，3
组数及每组容量(G为固定补偿)/Group number abd capacity per group (G) is fixed compensation
补偿容量(kVar)/Compensation capacity (kVar)
额定工作电压(kV)/Rated operating voltage (kV)
分组自动投切/Group auto switching
并联电容补偿成套装置/Shunt capacitor compensation device
例如：TBBZ-1210-1500(600+900)-AK表示电压为10kV， 装置容量为1500kVar，分两组自动投切，一组600kVar，一组900kVar， 单星型接线，开口三角电压保护。
For example ：TBBZ-1210-1500(600+900)-AK means the voltage is 10kV， capcity of devie is 1500kVar，auto switching in two groups ，one group is 600kVar，the other group is
900kVar， Single star wiring ,open triangle voltage protection .

正常使用条件/Normal service condition
● 海拔高度：不高1000m； ● Altitude：No more than 1000m；
● 环境温度：-25℃～+55℃； ● Ambient temperature ：-25℃～+55℃；
● 相对湿度：不超过85％； ● Relative humidity：No more than 85％；
● 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性 ● The operation place shall have no explosive medium ,corrosive destructive gas and conductive
和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的 medium as well as steam and critical mycete .
霉菌存在。

产品特点/Features

● 装置能在1.1倍额定工作电压的稳态过电压下长期运行；
● 装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行；
● 装置采用真空接触器投切，可频繁操作；
● 每组电容器设有放电线圈，在5秒内可剩余电压降致50V以下；
● 每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组
电容器，不影响其他电容器的使用；
● 单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护；
● 大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有RS232/RS485标准通讯接口，并可实现“四遥”功能；
每组可配置电抗器抑制合闸涌流或抑制谐波放大。
● The device can operate for a long time at steady over voltage of 1.1 times rated operating voltage ；
● The device can operate for a long time at rated over curerent of no more than 1.3 times rated capacitor bank (rms ) ；
● Adopt vacuum contactor for frequent operation；
● Each set of capacitor has discharge coil which can reduce the residual voltage below 50kVwithin 5 s；
● Each set of capacitor can be protected by relay or miniature protection and control unit to achieve the protection of over current, voltage imbalance ,system
under voltage and over voltage . In case of fault in one set of capacitor,the capacitor can switched off without influence of application of other capacitors；
● Single set of capacitor has spray fuse protection and each set has arrester for the protection of operation over voltage and lightning strike. ；
● Large LED disply controller performs ral time system voltage , current and power factor ,has RS232/RS485 standard communication interface and achieve
“ Four remote control ” function.；
Each set has reactor to suppress losing eddy current and harmic amplification.

主要技术参数/Main technical data

● 额定电压：6-10kV；
● 额定频率：50Hz；
● 额定容量：100-10000kVar；
● 分组数量：1-5组；
● 电抗器参数选择：抑制合闸涌流，电抗率为0.1-1％； 抑制5次以上谐波，电抗率为6％；抑制3次以上谐波，电抗率为12％。
● Rated voltage ：6-10kV；
● Rated frequency ：50Hz；
● Rated capacity ：100-10000kVar；
● group number ：1-5 Group ；
● Data selection of reactor：Suppress closing eddy current ，reactance is 0.1-1％； suppress above 5th harmonics，reactance is 6％；suppress above
3 harmonis and the reactance is 12%
rd

040
