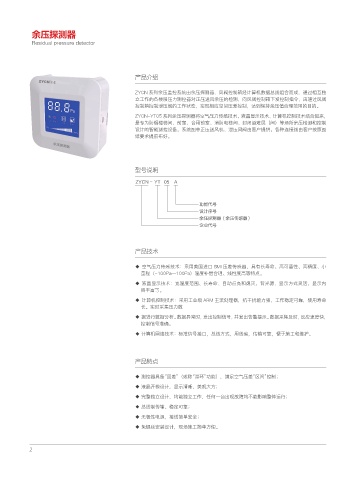

余压探测器

Residual pressure detector

产品介绍

ZYCN 系列余压监控系统由余压探测器、风阀控制箱经计算机数据总线组合而成，通过相互独
立工作的各楼层压力测控器对正压送风余压的检测，向风阀控制箱下发控制指令，再通过风阀
控制箱控制泄压阀的工作状态，实现相应空间压差控制，达到保持余压值合理范围的目的。
ZYCN-YT05 系列余压探测器将空气压力传感技术、液晶显示技术、计算机控制技术结合起来，
是专为防烟楼梯间、前室、合用前室、消防电梯间、封闭避难层（间）等场所余压检测和控制
设计的智能测控设备。系统图中正压送风机、泄压风阀由客户提供。各种连接线由客户按照图
纸要求提前布好。

型号说明

ZYCN - YT 05 A

功能代号
设计序号
余压探测器（余压传感器）
企业代号

产品技术

◆ 空气压力传感技术：采用美国进口 SMI 压差传感器，具有长寿命、高可靠性、高精度、小
量程（-100Pa—100Pa）温度补偿合理、线性度高等特点。
◆ 液晶显示技术：宽温度范围、长寿命、自动点亮和熄灭、背光源、显示方式灵活、显示内
容丰富等。
◆ 计算机控制技术：采用工业级 ARM 主流处理器，抗干扰能力强，工作稳定可靠，使用寿命
长。实时采集压力数

◆ 据进行数据分析。数据异常时，发出控制信号，并发出告警提示。数据采集及时，反应速度快，
控制信号准确。
◆ 计算机网络技术：标准信号接口，总线方式，用线省，传输可靠，便于施工和维护。

产品特点

◆ 测控器具备“回差”（或称“滞环”功能），满足空气压差“区间”控制；
◆ 液晶开模设计，显示清晰，美观大方；

◆ 完整独立设计，均能独立工作，任何一台出现故障均不能影响整体运行；
◆ 总线制传输、稳定可靠；
◆ 无极性电源，接线简单安全；
◆ 免螺丝安装设计，现场施工简单方便。
