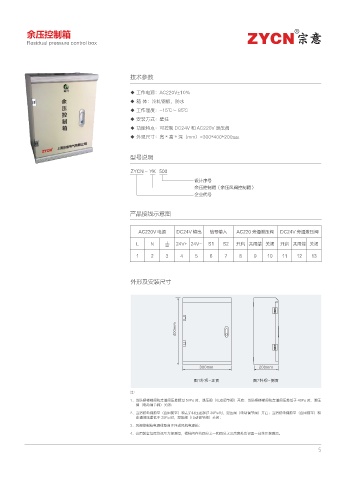

Page 11 - 上海宗意电气有限公司（余压监控）

余压控制箱 R

Residual pressure control box

技术参数

◆ 工作电源：AC220V±10%
◆ 箱 体：冷轧钢板，防水
◆ 工作温度：-15℃～ 85℃
◆ 安装方式：壁挂
◆ 功能特点：可控制 DC24V 和 AC220V 泄压阀
◆ 外观尺寸：宽 * 高 * 深（mm）=300*400*200mm

型号说明

ZYCN - YK 500
设计序号
余压控制箱（余压风阀控制箱）
企业代号

产品接线示意图

AC220V 电源 DC24V 输出 信号输入 AC220 旁通泄压阀 DC24V 旁通泄压阀

L N 24V+ 24V- S1 S2 开启 共用端 关闭 开启 共用端 关闭
1 2 3 4 5 6 7 8 9 10 11 12 13

外形及安装尺寸

NN

NN NN

ڎ ܰ᜹ ൣ᭦ ڎ ܰ᜹ Ξ᭦

注：
1、当防烟楼梯间和走道间压差超过 50Pa 时，泄压阀（电动调节阀）开启；当防烟楼梯间和走道间压差低于 40Pa 时，泄压
阀（电动调节阀）关闭；
2、当消防电梯前室（合用前室）和走道间压差超过 30Pa 时，泄压阀（电动调节阀）开启；当消防电梯前室（合用前室）和
走道间压差低于 25Pa 时，泄压阀（电动调节阀）关闭；
3、风阀控制箱电源线取自正压送风机电源箱；
4、合用前室每层均设压力探测器，楼梯间在约四分之一和四分之三高度处各设置一台余压探测器。

5
