Page 9 - 西港中亚通风机电设备安装有限公司

电缆桥架系列 中亚通风

)
)

- -

#
#

Љ Љ
᝴ ᝴
ڨ ڨ
࣊ ࣊
ᣑ ᣑ
ᕲ ᕲ
I
I
I I
I
I
LHG N
LHG N

ஂଢ଼ᡯሎ
ஂଢ଼ᡯሎ

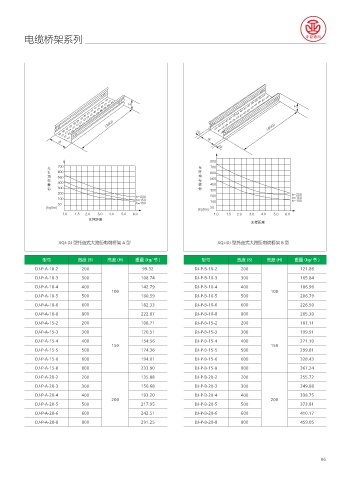

XQJ-DJ 型托盘式大跨距电缆桥架 A 型 XQJ-DJ 型托盘式大跨距电缆桥架 B 型

型号 宽度 (B) 高度 (H) 重量 (kg/ 节 ) 型号 宽度 (B) 高度 (H) 重量 (kg/ 节 )
DJ-P-A-10-2 200 99.32 DJ-P-B-10-2 200 121.86
DJ-P-A-10-3 300 108.74 DJ-P-B-10-3 300 165.84
DJ-P-A-10-4 400 142.79 DJ-P-B-10-4 400 186.96
100 100
DJ-P-A-10-5 500 160.59 DJ-P-B-10-5 500 206.79
DJ-P-A-10-6 600 182.33 DJ-P-B-10-6 600 226.50
DJ-P-A-10-8 800 222.07 DJ-P-B-10-8 800 265.30
DJ-P-A-15-2 200 108.71 DJ-P-B-15-2 200 181.11
DJ-P-A-15-3 300 120.51 DJ-P-B-15-3 300 199.91
DJ-P-A-15-4 400 154.56 DJ-P-B-15-4 400 271.10
150 150
DJ-P-A-15-5 500 174.36 DJ-P-B-15-5 500 299.81
DJ-P-A-15-6 600 194.01 DJ-P-B-15-6 600 328.43
DJ-P-A-15-8 800 233.90 DJ-P-B-15-8 800 367.24
DJ-P-A-20-2 200 135.88 DJ-P-B-20-2 200 255.72
DJ-P-A-20-3 300 150.68 DJ-P-B-20-3 300 249.88
DJ-P-A-20-4 400 193.20 DJ-P-B-20-4 400 338.75
200 200
DJ-P-A-20-5 500 217.95 DJ-P-B-20-5 500 373.81
DJ-P-A-20-6 600 242.51 DJ-P-B-20-6 600 410.17
DJ-P-A-20-8 800 291.25 DJ-P-B-20-8 800 459.05

06
